ROHM LED製品 ご紹介
公開日：2024年11月29日
最終更新日：2024年12月9日
ロームのLED（発光ダイオード）は赤色～白色まで豊富なカラーバリエーションを取りそろえています。デバイス技術・パッケージ技術をあわせ、PICOLED™シリーズに代表される超小型、超薄型製品、デバイスの温度をできるだけ下げることで高光度かつ高信頼性を実現したパッケージを展開しています。またLED素子の内製化を推進しており、低光度から高光度LEDまで安定した供給が可能です。
ローム公式サイト LED紹介ページ
LED ラインナップ
LED ご紹介動画
シングルランク対応1608サイズLED SML-D15シリーズ
小型高光度白色LED
CSL11シリーズ
業界標準1608(0603)size LED
レンズ付き高輝度品
【CSL09 series】
狭色度RGB LED | SMLVN6RGBFU
低電流LEDシリーズ
SML-D15series
スタンダードタイプ：SML-D15シリーズ
高光度単ランク品D15シリーズ
【内製素子だからこそ他社にはない単ランク製品】
*車載製品はT86の後にCが付きます
| Series | SML-D15* | |||
|---|---|---|---|---|
| AEC Q102(※C付き車載品対応) | YES | |||
| WEB リンク |
発光色 | 発光波長 (nm) |
IF (mA) |
光度 (mcd) |
 |
V | 630 | 20 | 90 |
|
U | 620 | 112 | |
|
U2 | 615 | 140 | |
|
D | 605 | 224 | |
|
Y | 590 | 224 | |
|
M | 572 | 71 | |

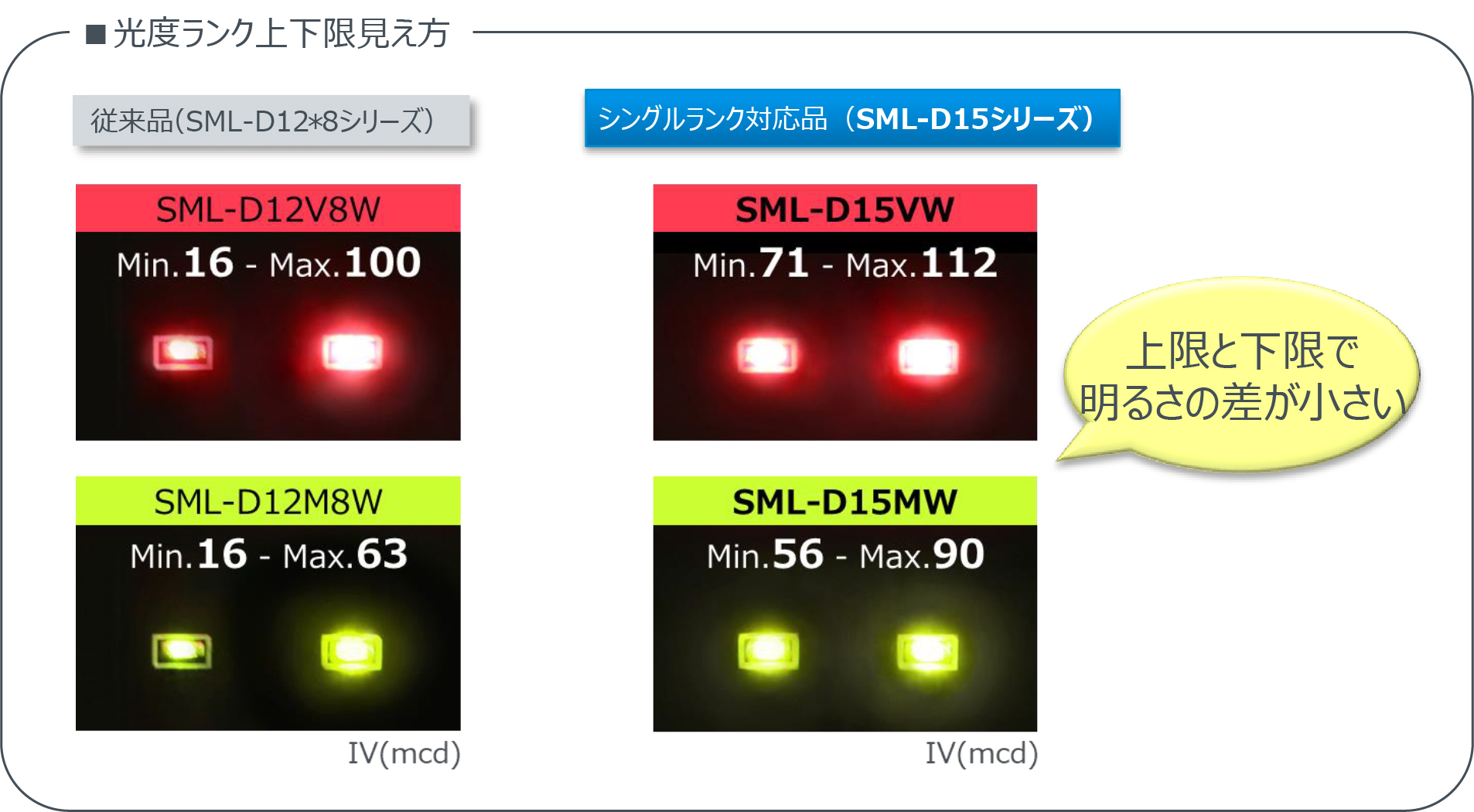

従来品との違い

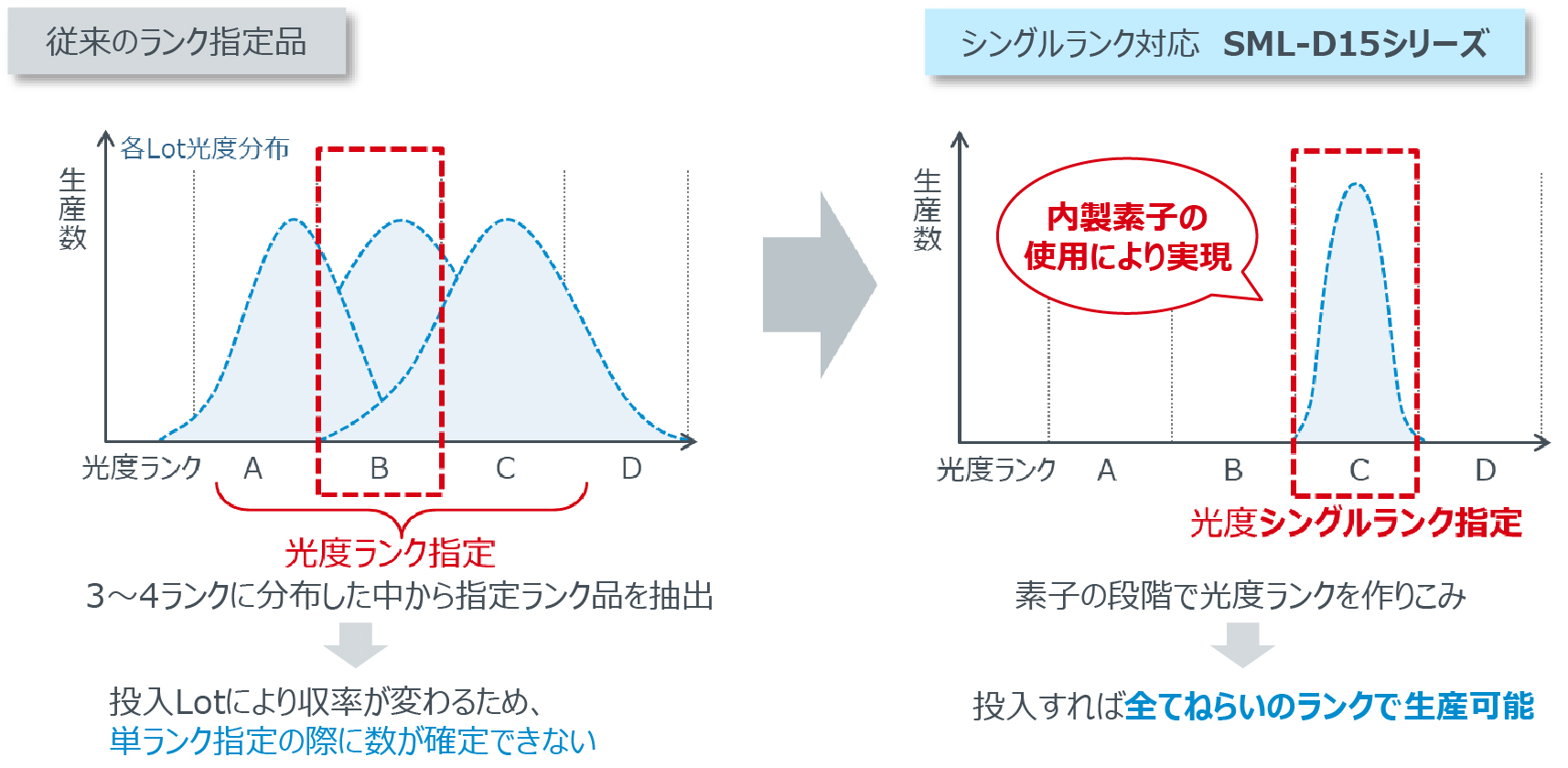

光度単ランクのメリット
①セット内、セット間での光度バラツキを解消
→ 各アプリケーションの性能向上
②ランクごとの抵抗値選定評価(電流制御)は不要
→ 設計工数の削減で設計負荷軽減
③ランク指定の検討が不要
→ 光度調整が不要で安定した供給を実現
単ランク対応品（SML-D15シリーズ）セット例
採用例

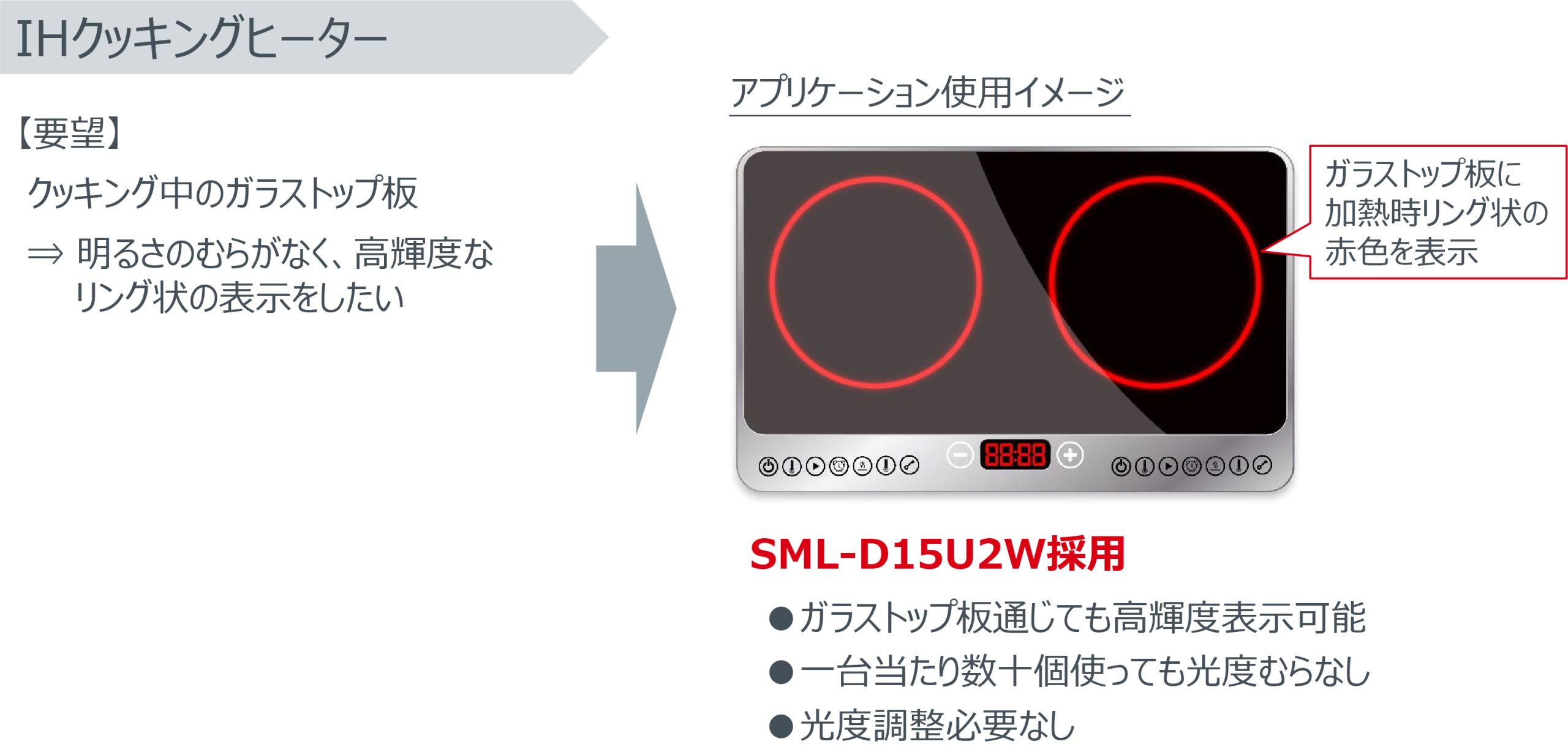

単ランク対応品（SML-D15シリーズ）採用例

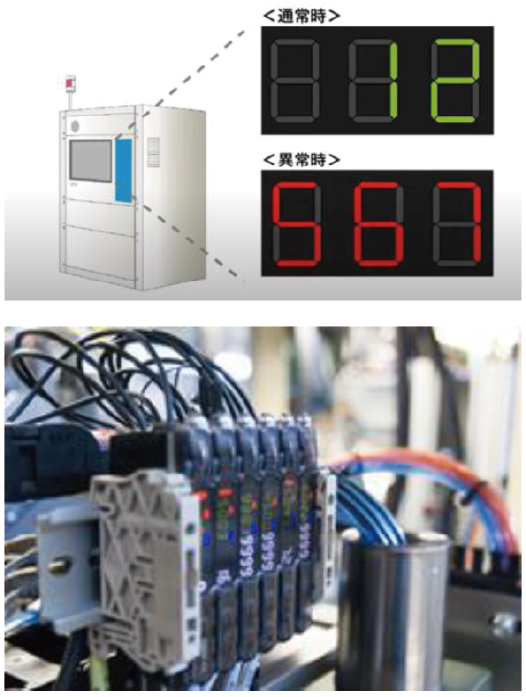

最適なアプリケーション
実装するだけで、明るさムラの無い鮮やかな表示が可能
CSL09series

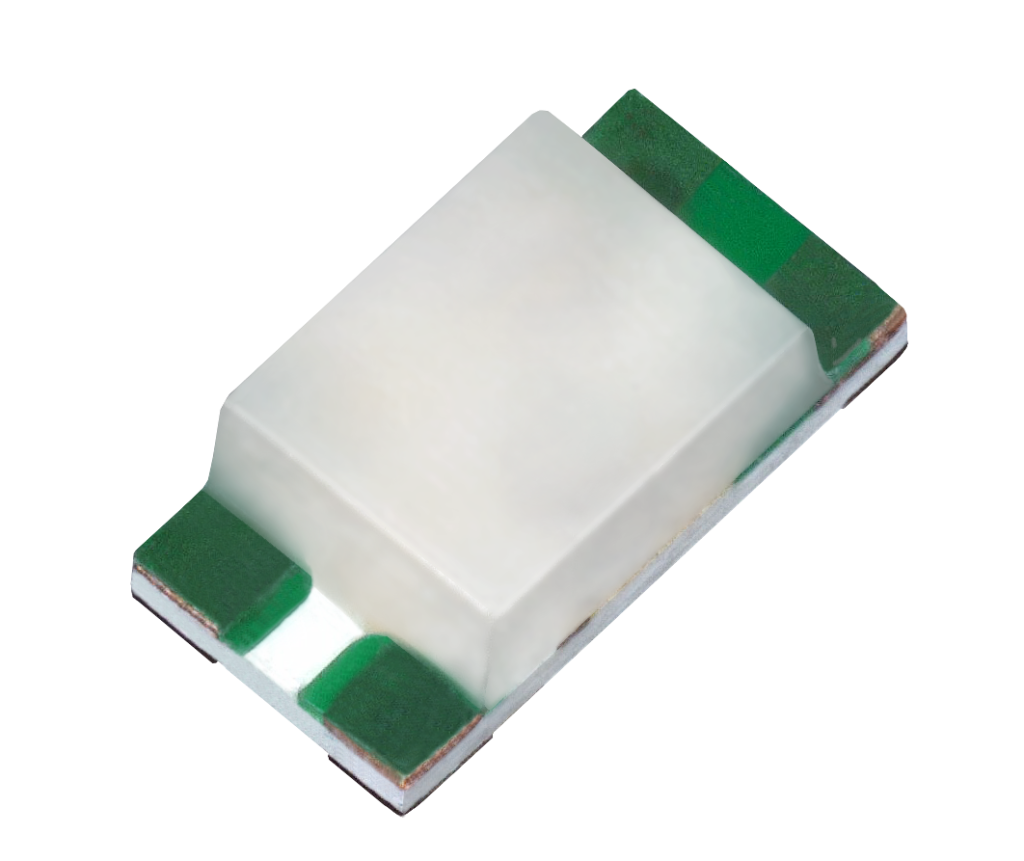

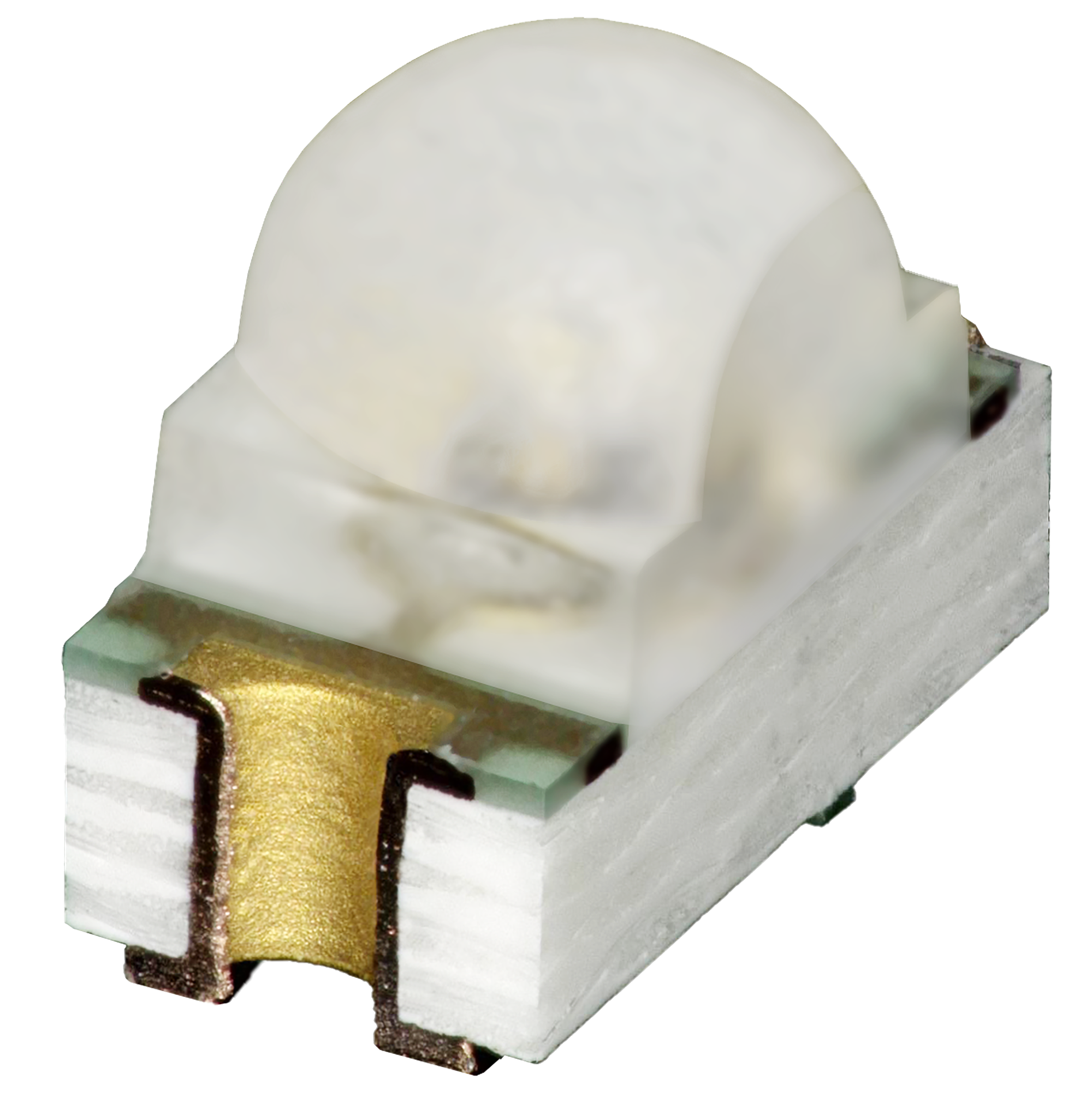

レンズタイプ：CSL09シリーズ
低光度~高光度まで選択可能
*車載製品はCが付きます
| Series | 光度(mcd) [typ.] | ||||||
|---|---|---|---|---|---|---|---|
| CSL0901* | CSL0902* | CSL0903* | |||||
| AEC Q102 (※C付き車載品対応) |
YES | ||||||
| 発光色 | 発光波長(nm) | 低光度 | WEB リンク |
中光度 | WEB リンク |
高光度 | WEB リンク |
| V | 630 | 180 | |
250 | |
800 | |
| U | 620 | 280 | |
400 | |
1200 | |
| D | 605 | 380 | |
500 | |
1500 | |
| Y | 590 | 320 | |
520 | |
800 | |
| M | 571 | 100 | |
150 | |
– | |
| E | 527 | 360 | |
1,100 | |
– | |
| B | 470 | 56 | |
360 | |
– | |
レンズタイプだが光ムラになりにくい・ランプLEDの置き換え提案も
高光度レンズ付きのメリット

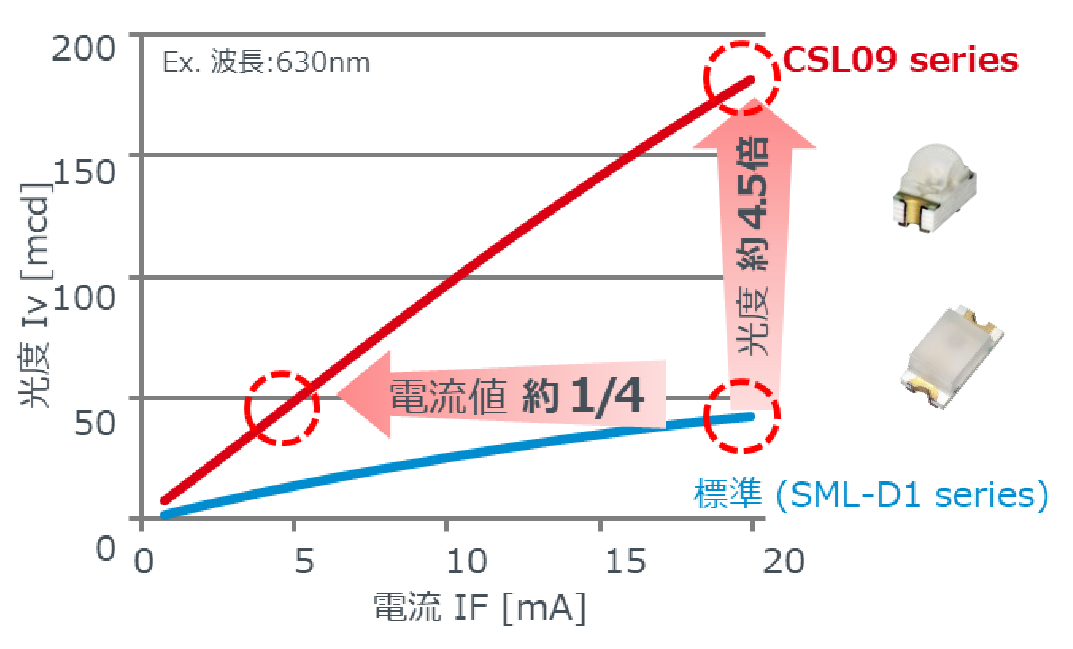

①標準品よりも光度UPにより省電力化

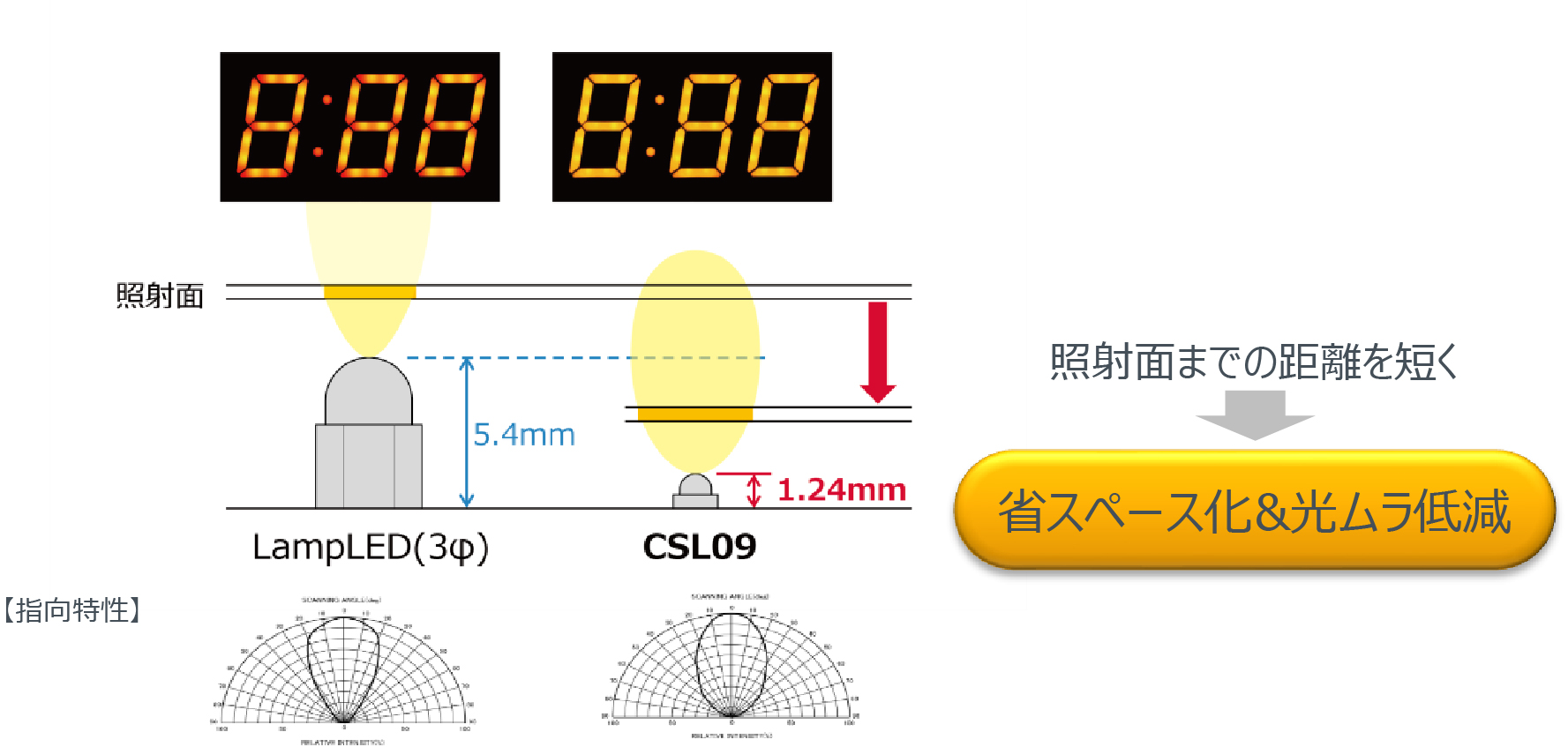

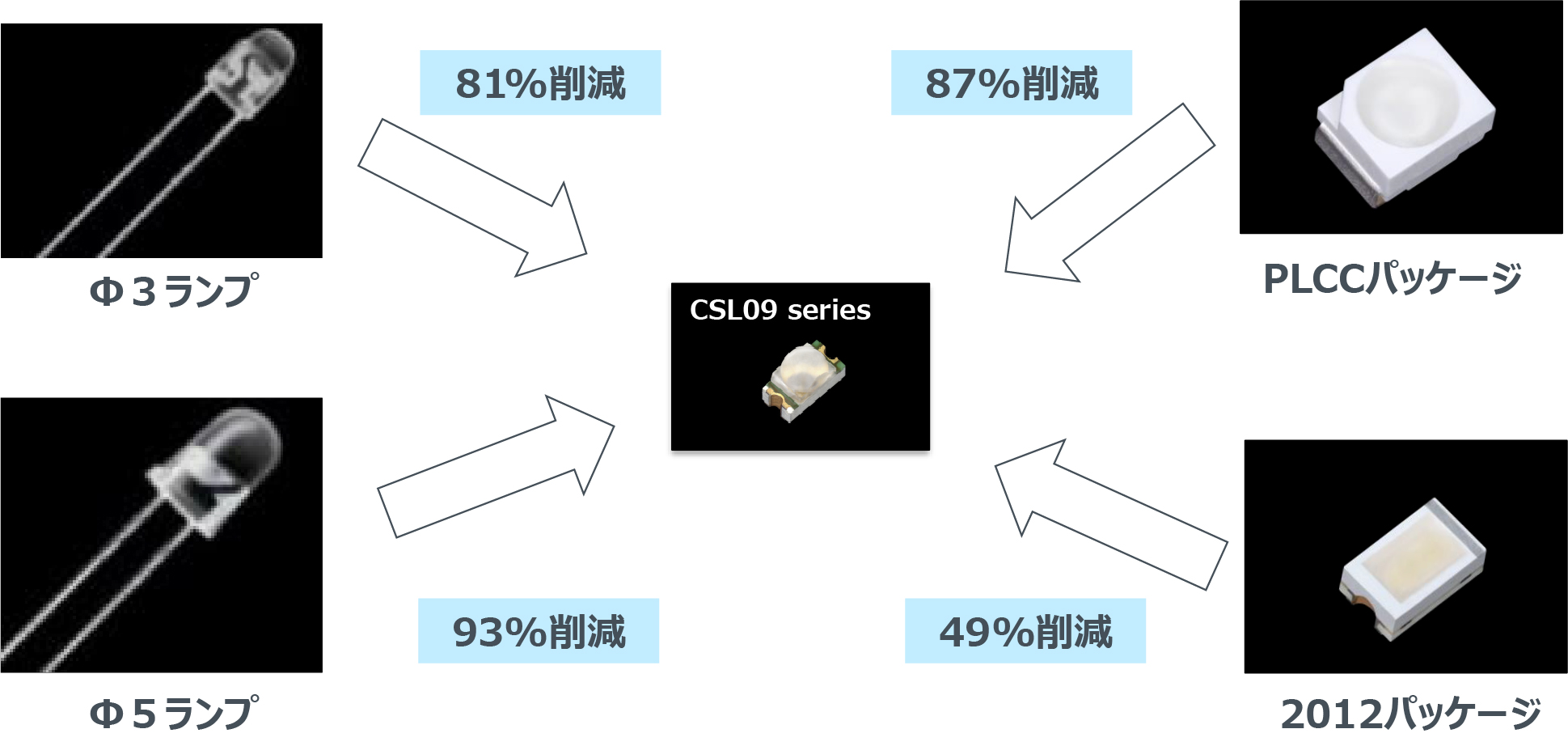

②省スペースで同等光度実装面積87%削減

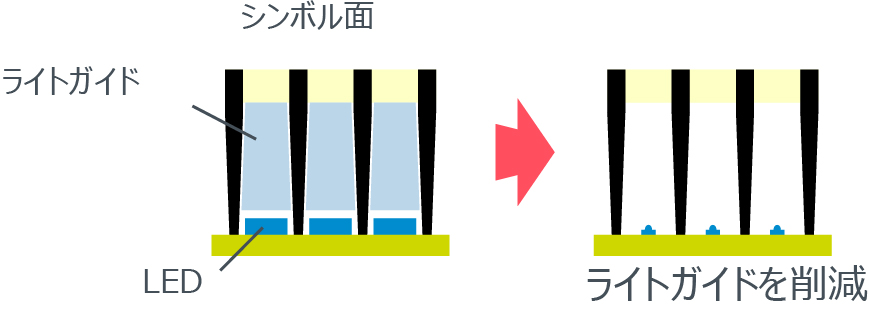

③実装部品点数の削減

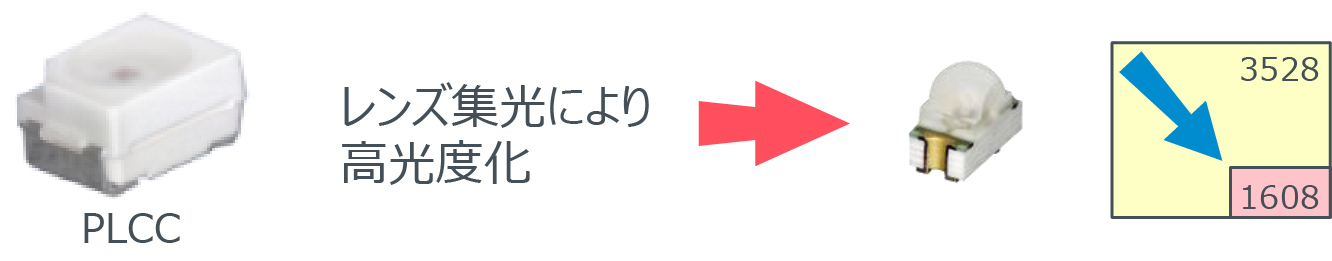

レンズ付き高輝度品（CSL09）特徴
高輝度でありながら小型な製品⇒実装面積削減
レンズ付き高輝度品（CSL09）セット例
採用例

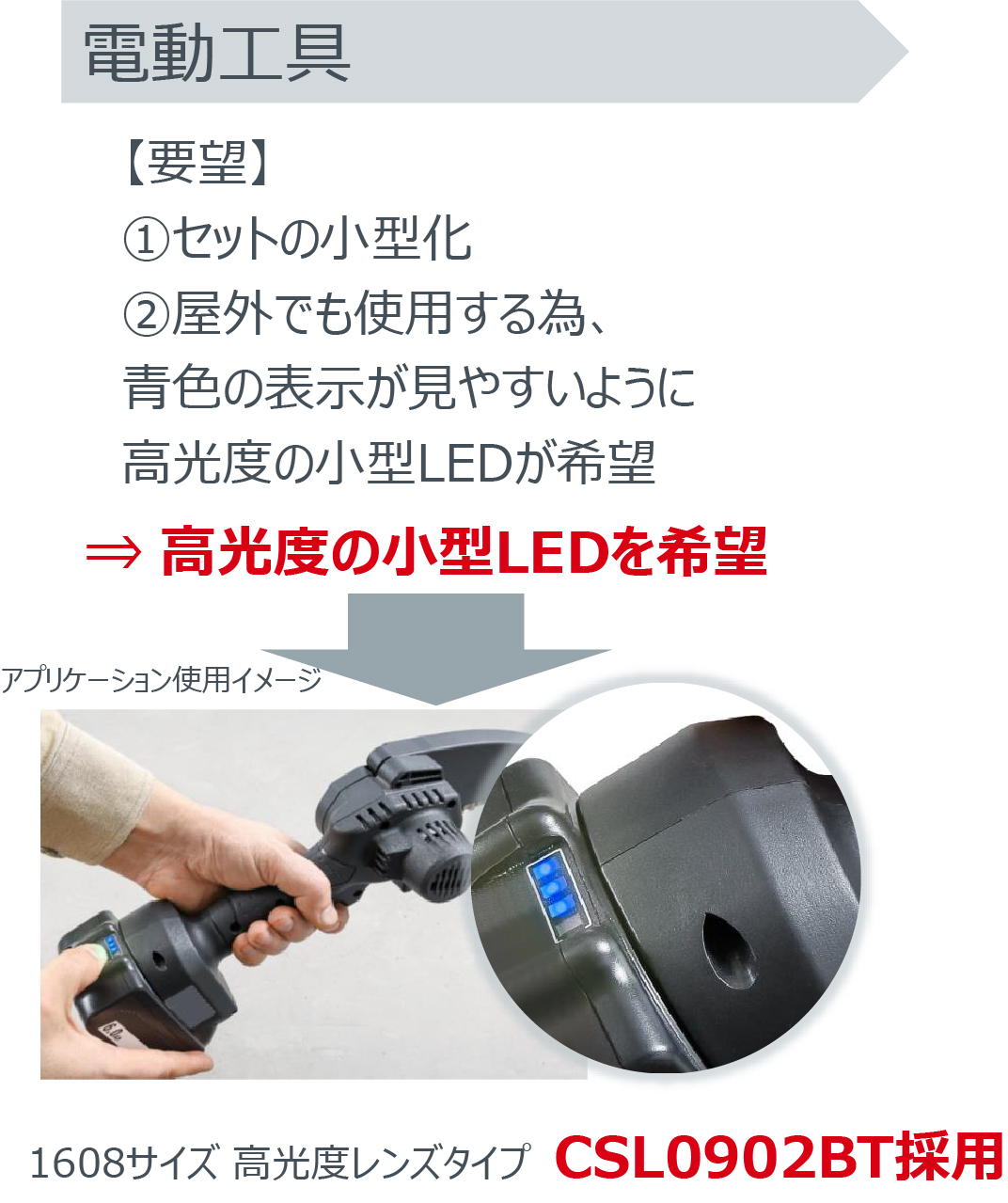

レンズ付き高輝度品（CSL09シリーズ）採用用途例

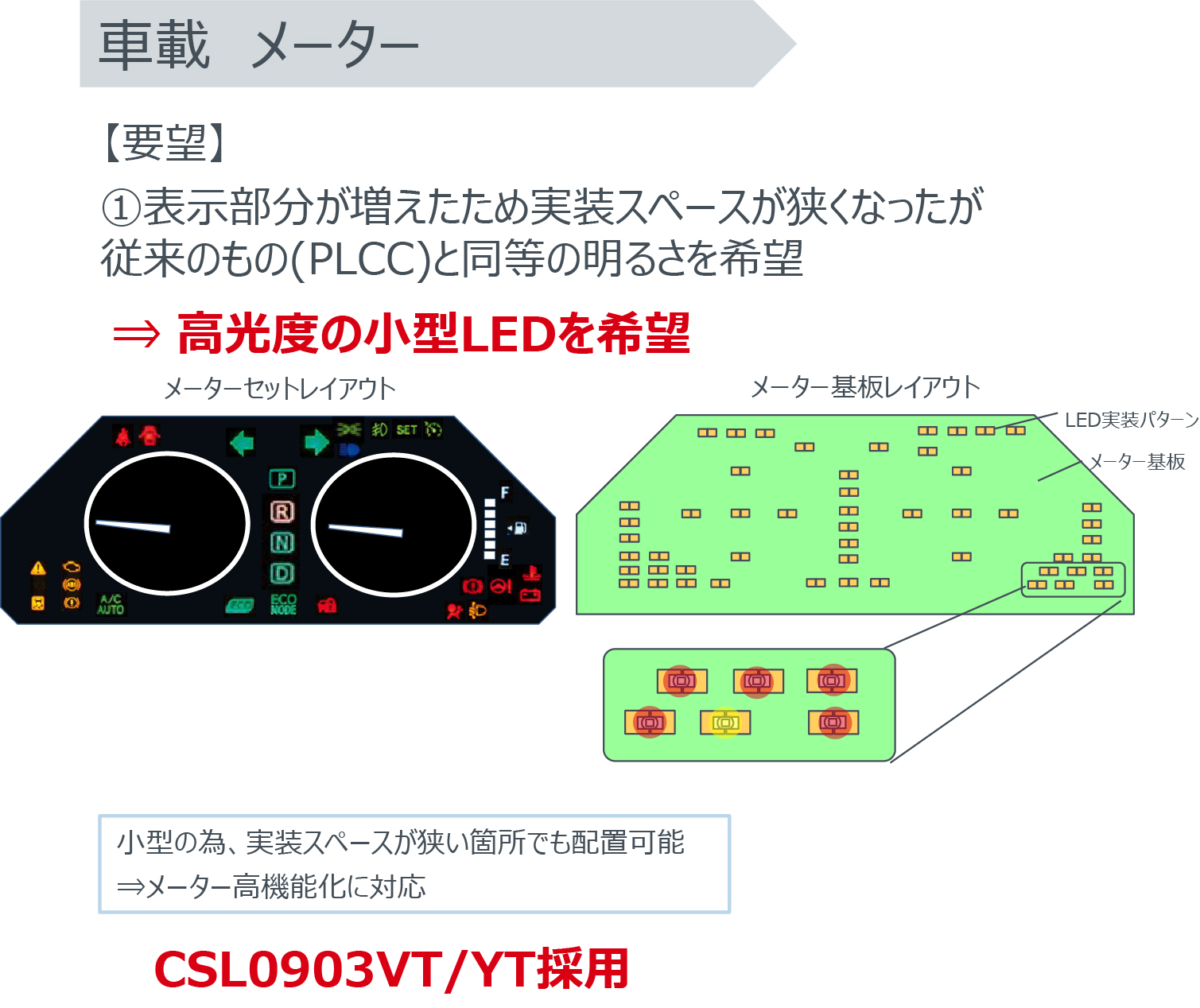

高光度で小型なのでセットの小型化に貢献/他社廃番PLCCやLAMPへの置き換え案件に最適
Lowcurrentseries
なぜ低電流LEDが必要なのか

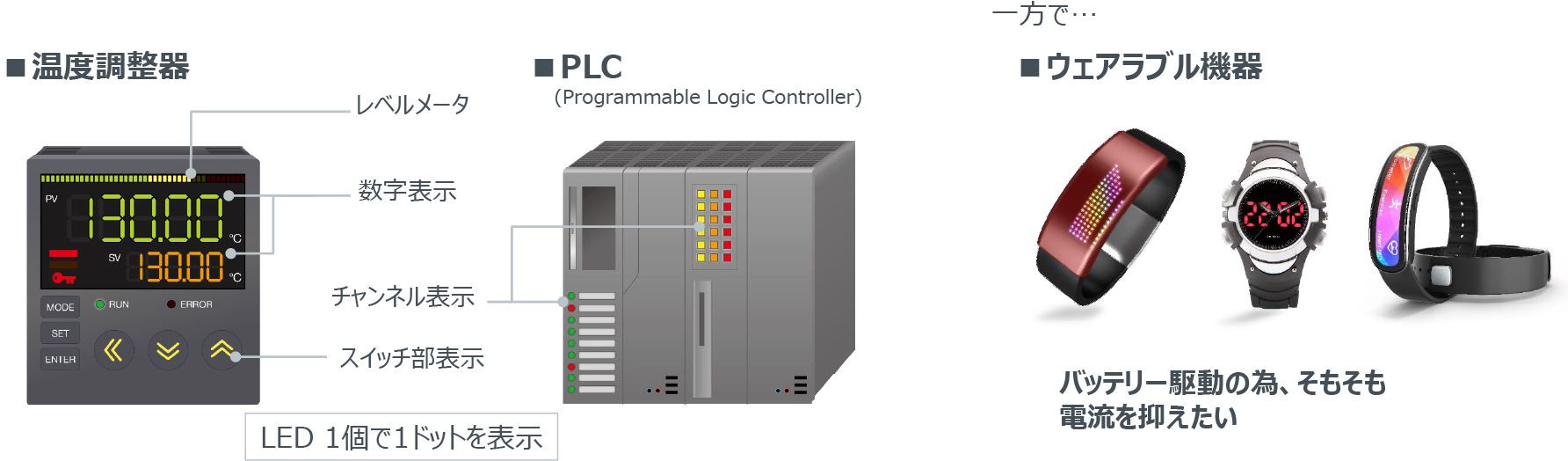

屋内製品表示部必要な明るさ
■ LED 1個で1ドットを表示する場所は明るすぎても困る、従来通りの明るさが良い
屋内表示機器には従来通りの明るさで十分 高輝度は必要ない
表示部の明るさ抑えるために
■ 低電流領域でバラつきの少ない素子を開発
■ 光度選別も低電流で実施、低電流での光度を確実に保証

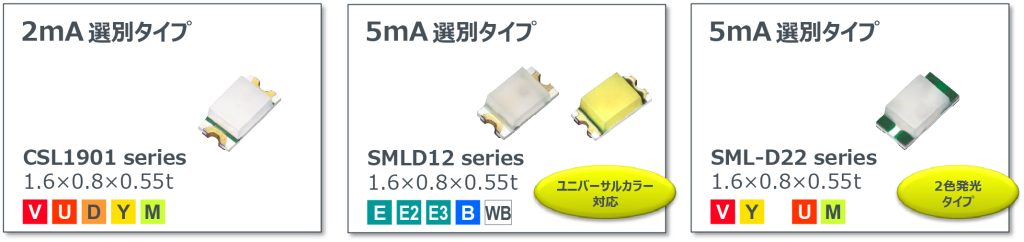

ローム低電流選別LEDラインアップ
Size : mm
1608 サイズ
1006 サイズ

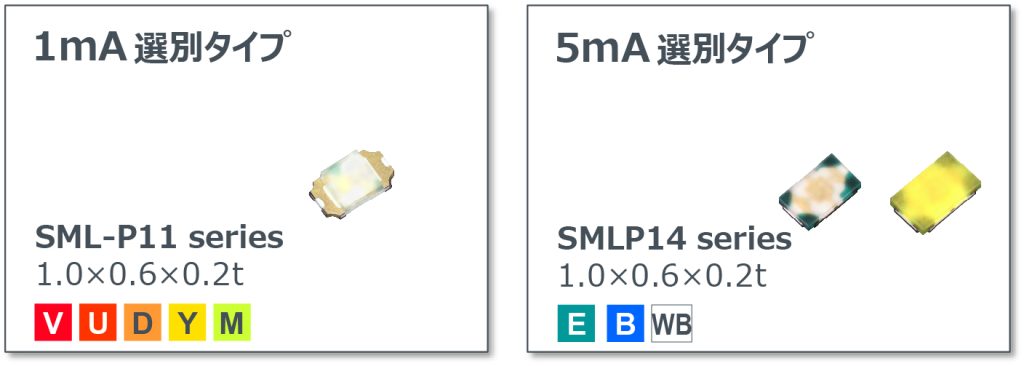

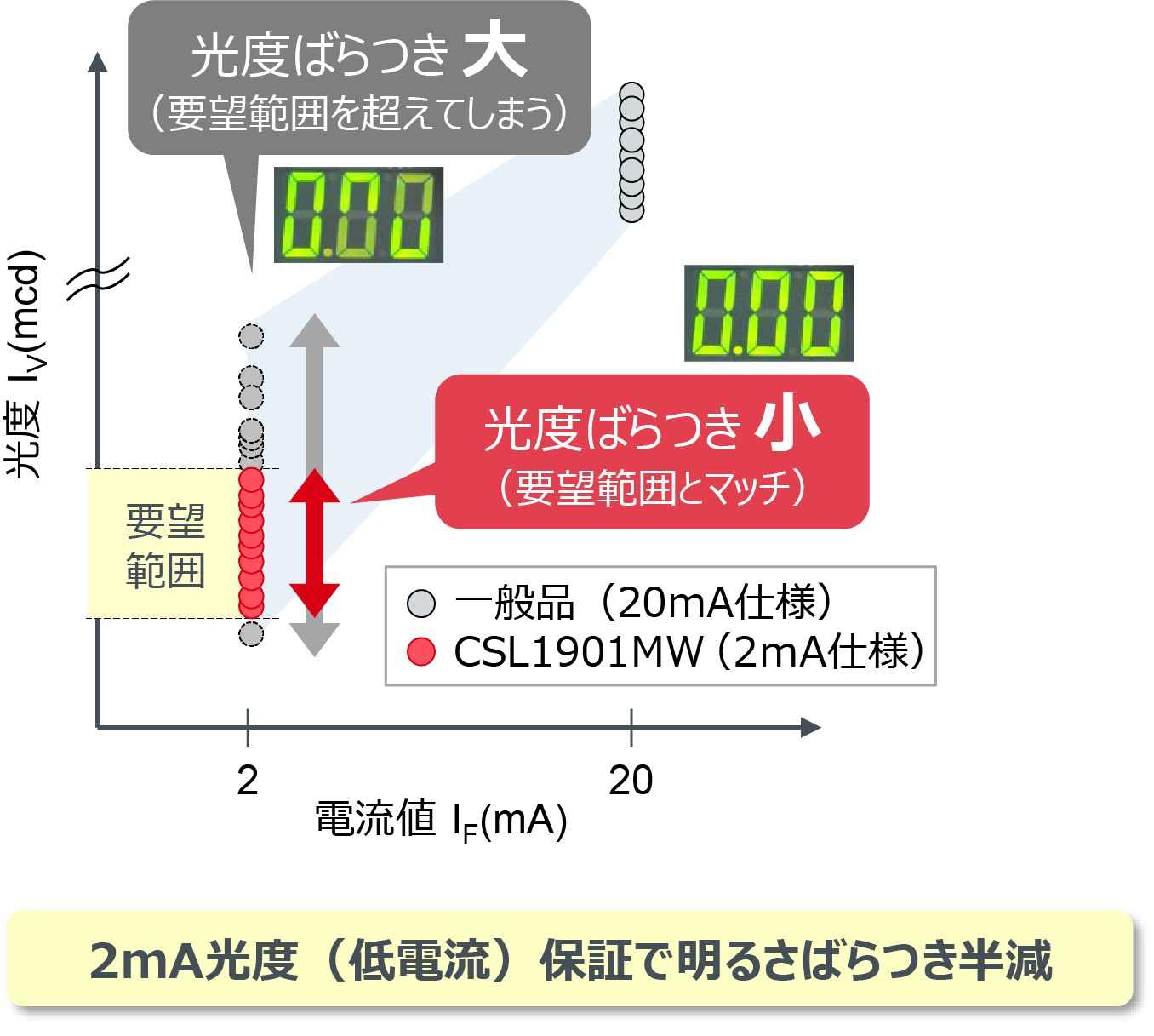

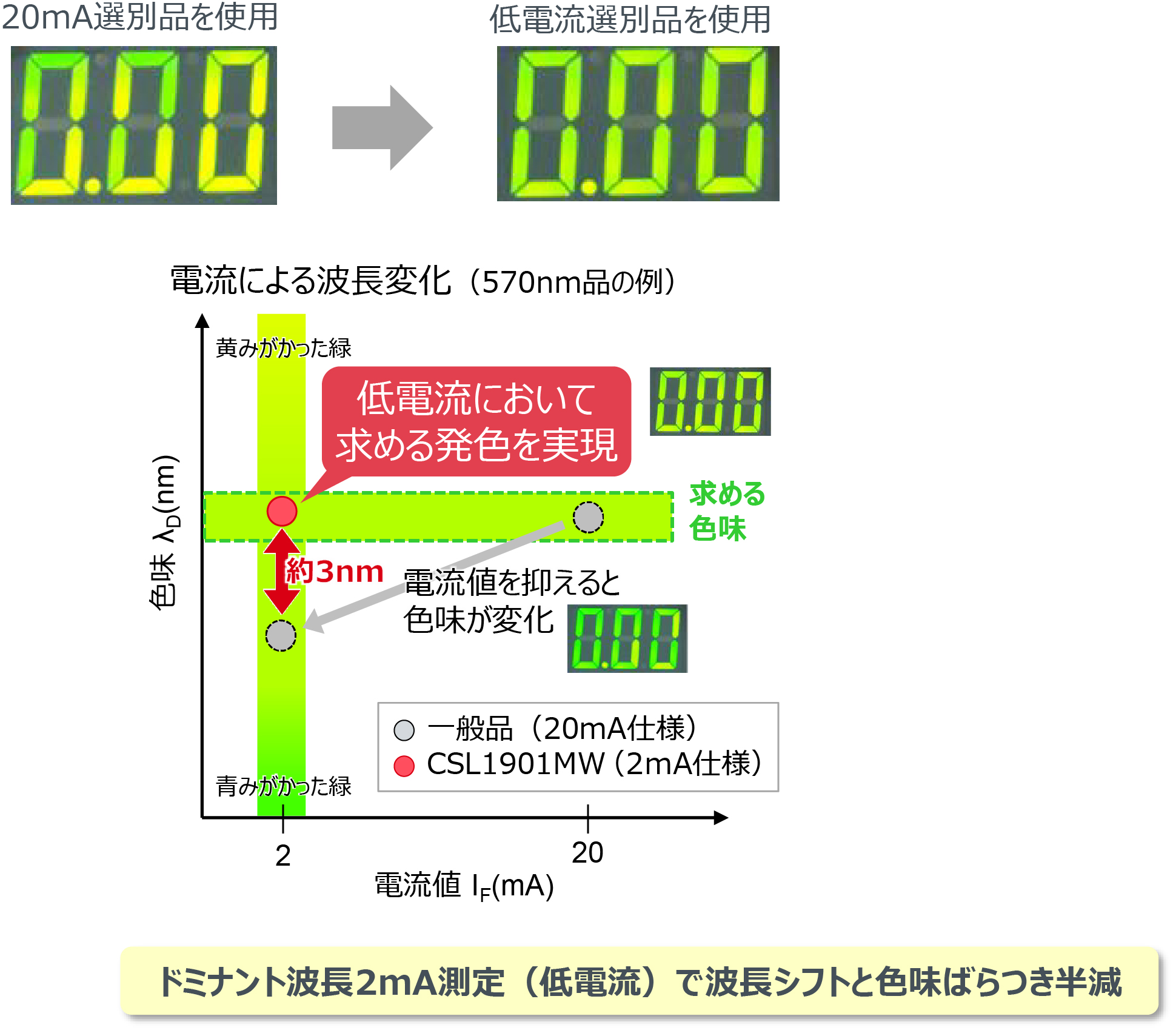

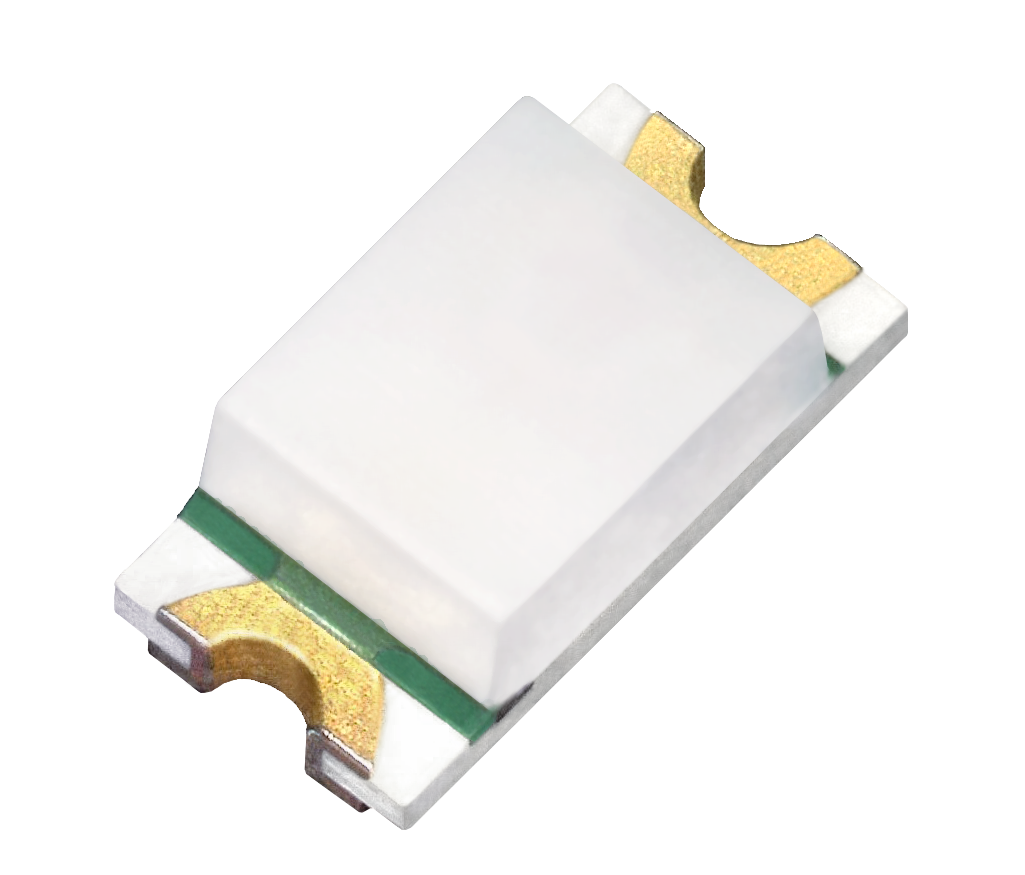

1608サイズ2mA測定LED：CSL1901シリーズ

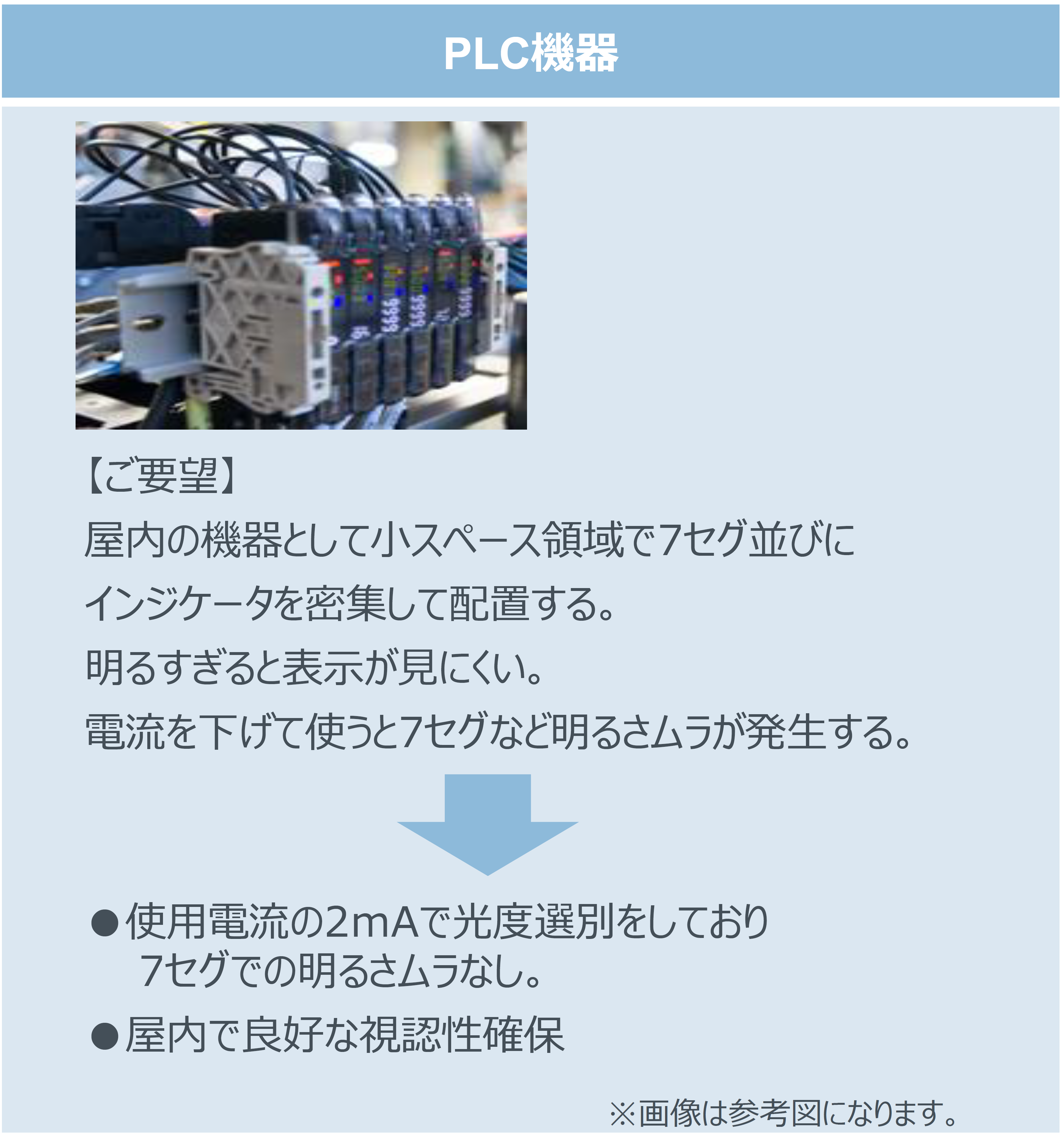

検討事例

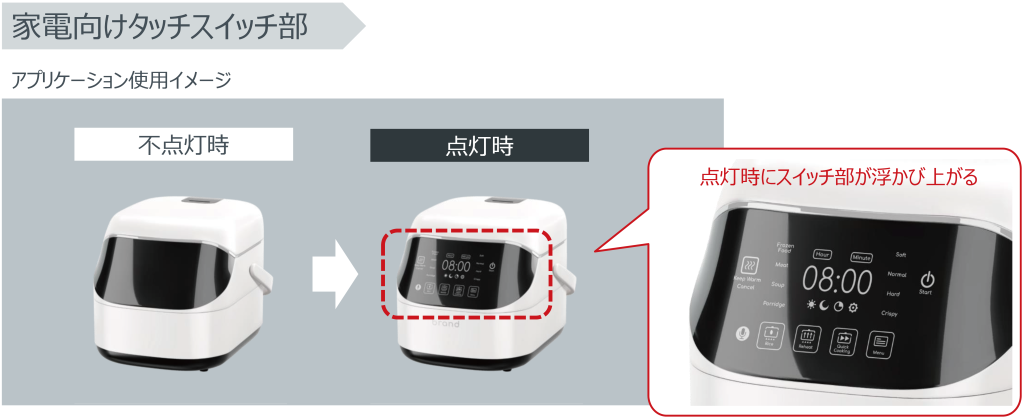

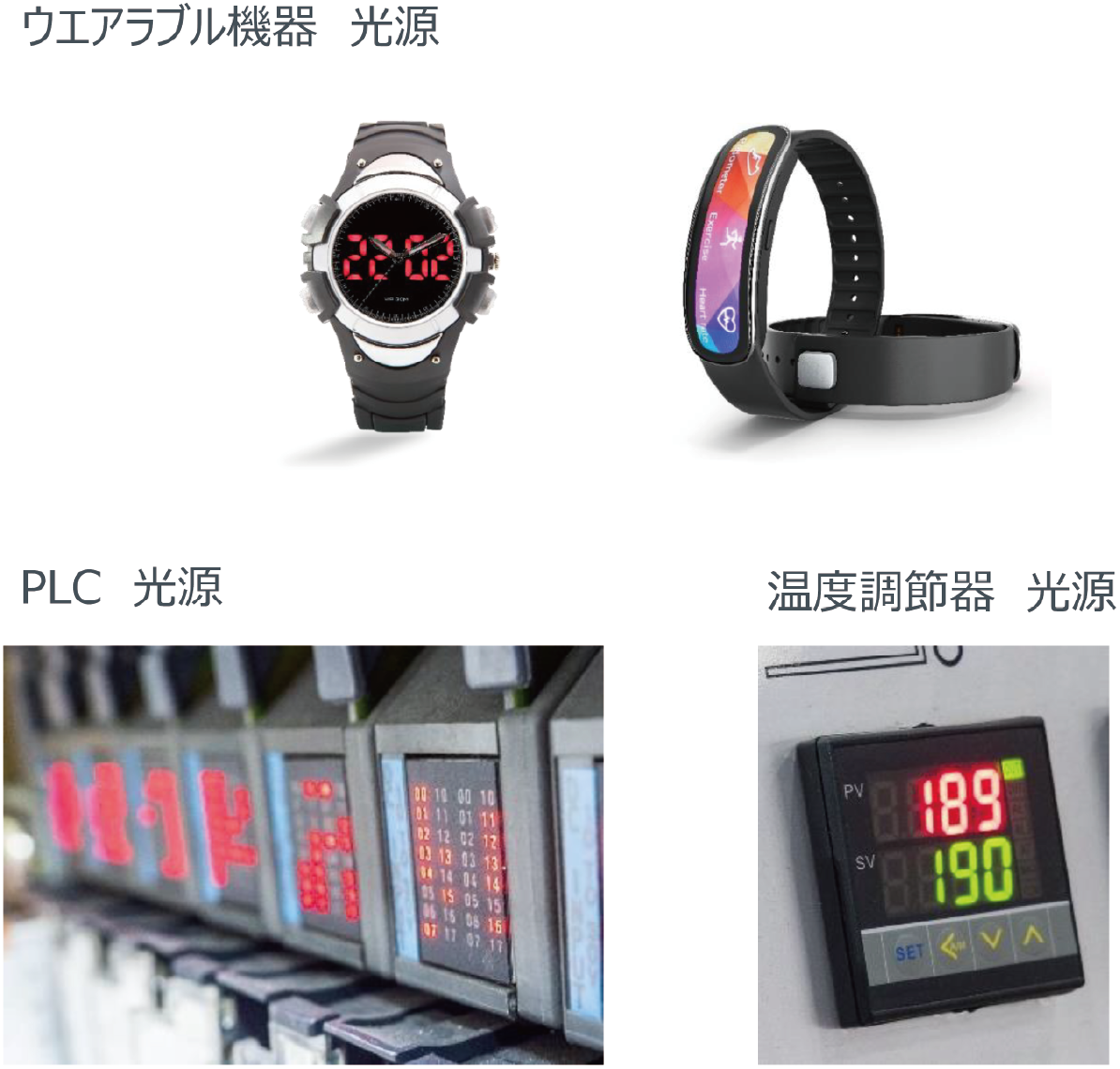

最適なアプリケーション

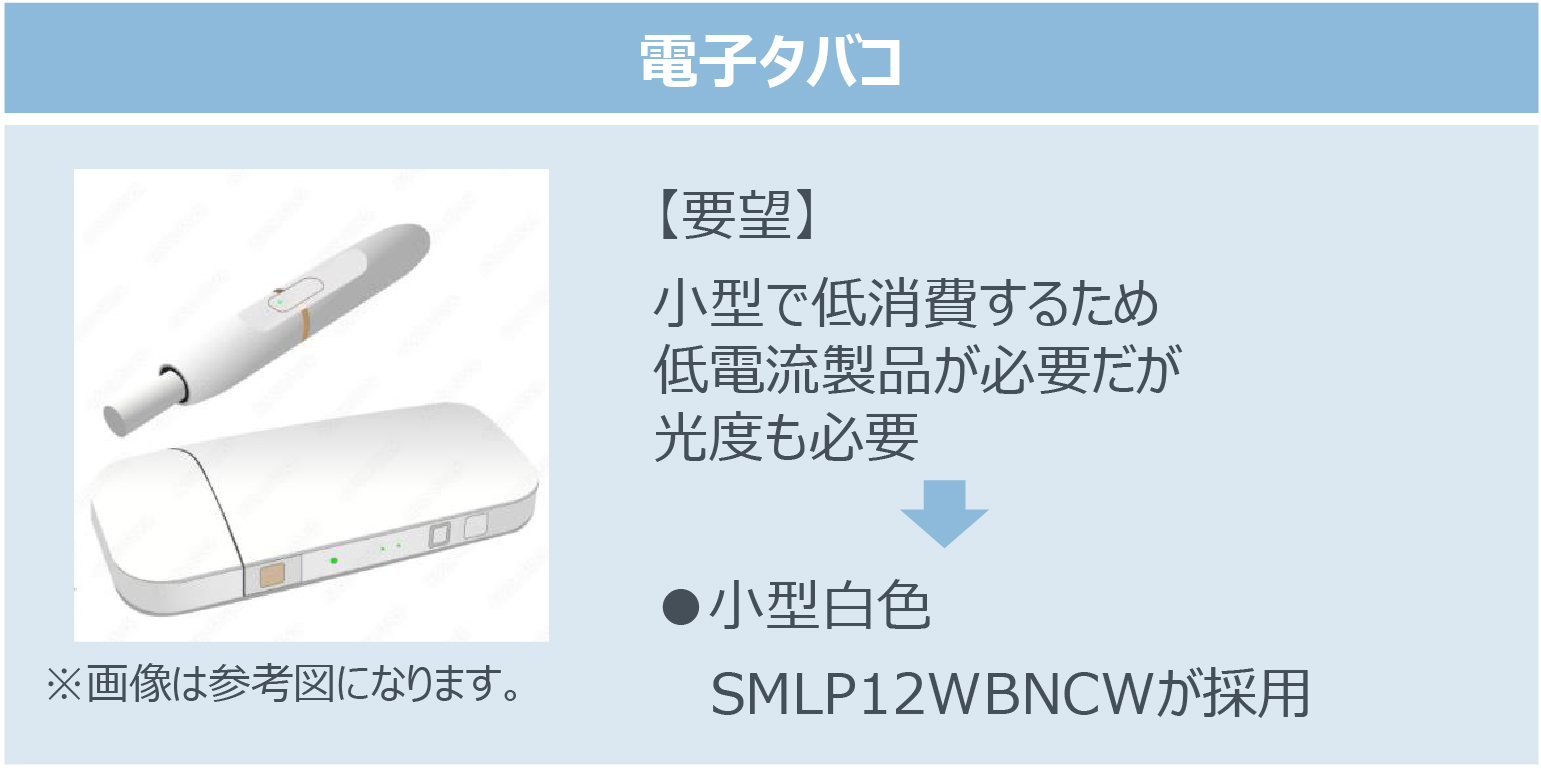

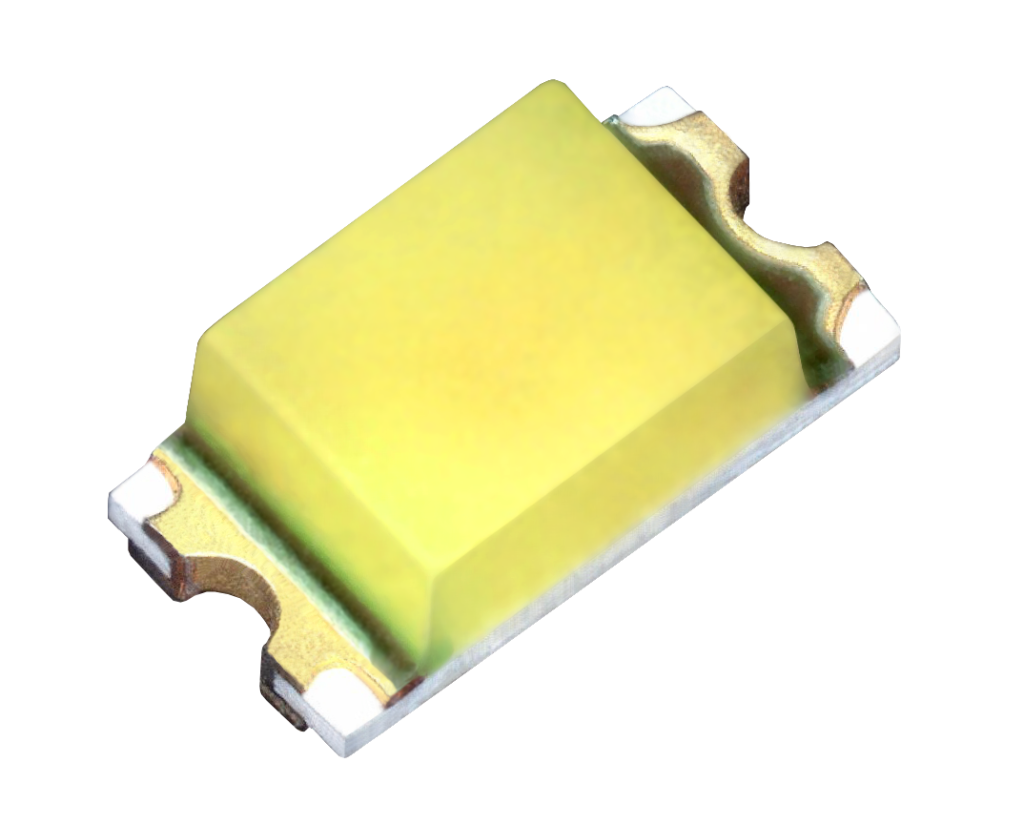

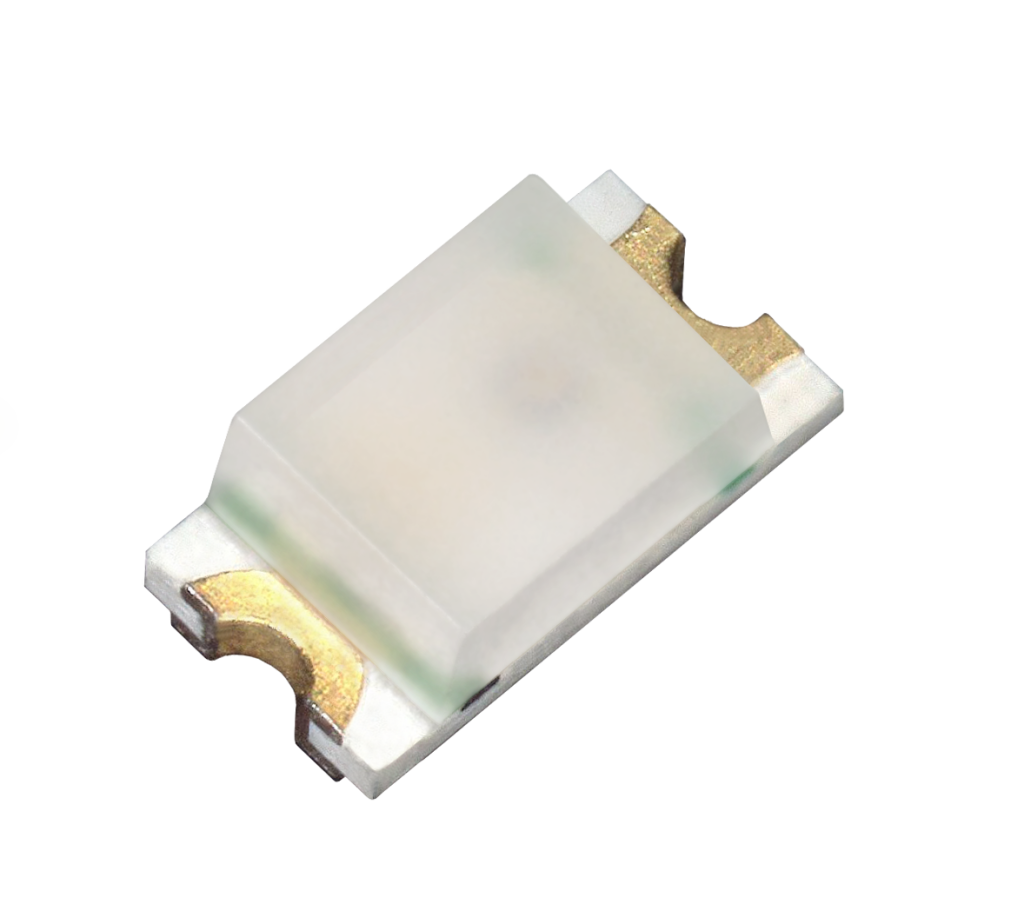

５mA選別LED SMLD12、SMLP14、SML-D22シリーズ

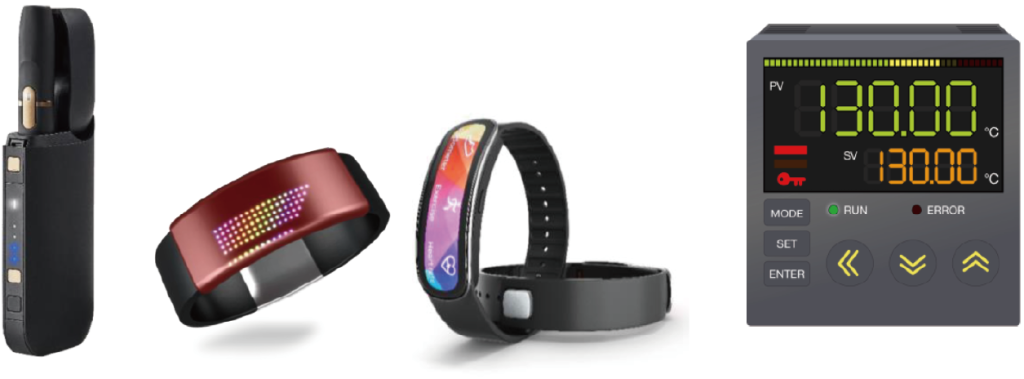

採用例

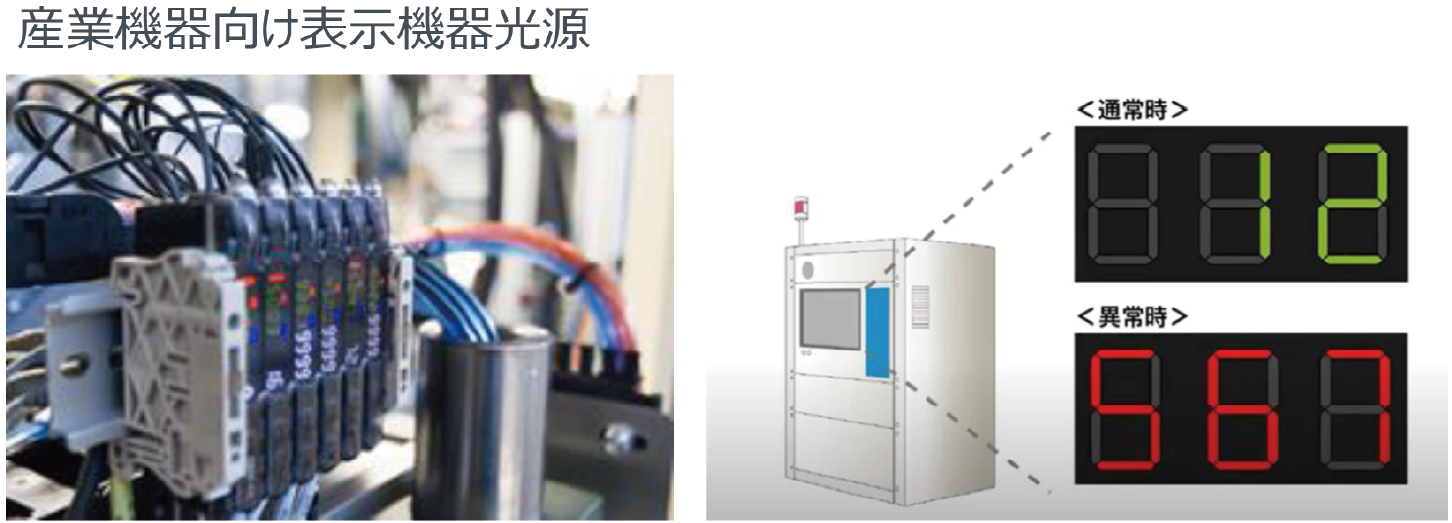

最適なアプリケーション

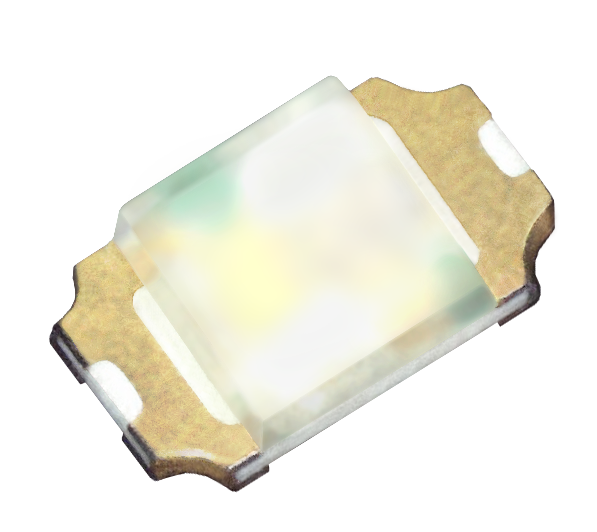

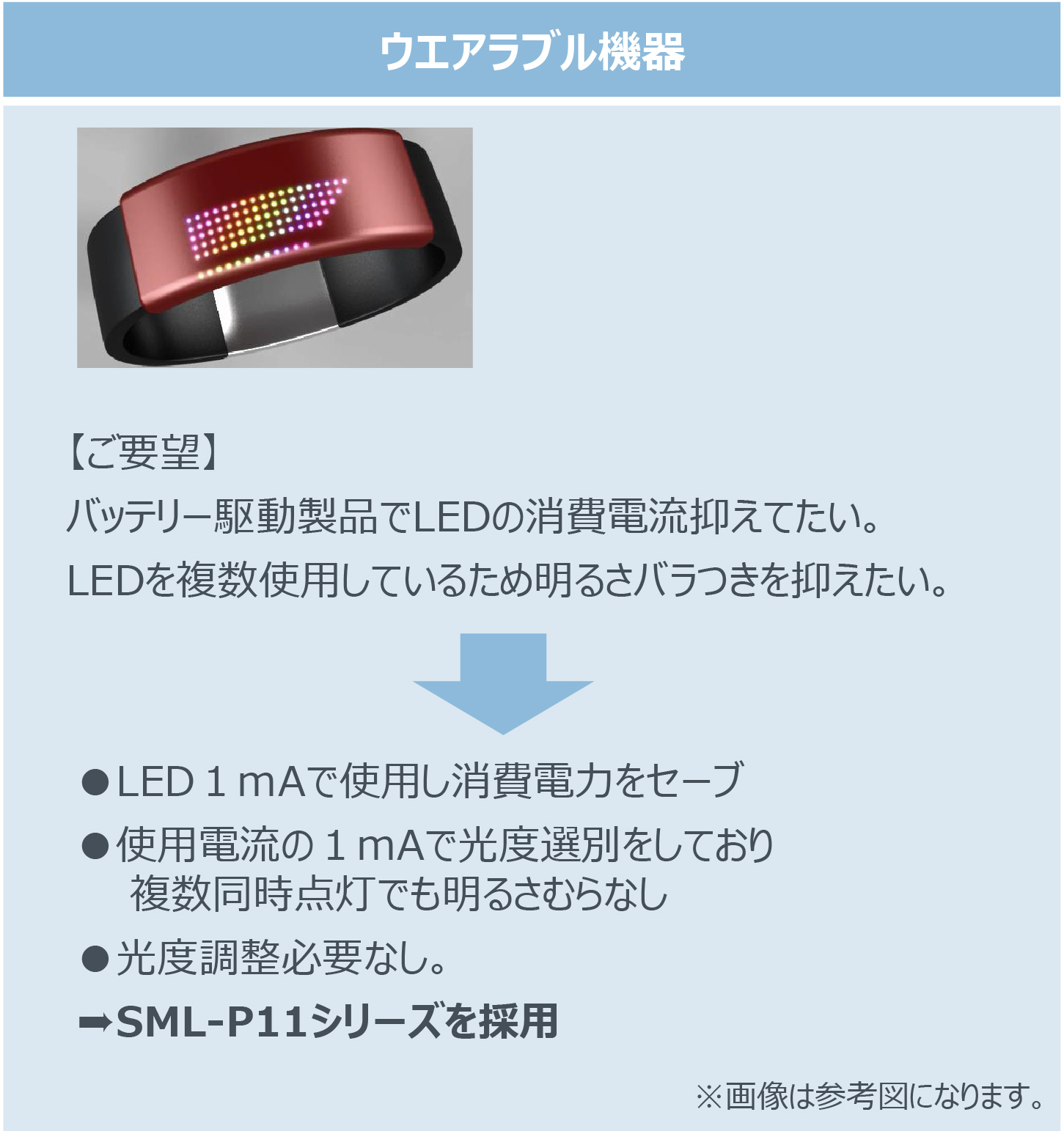

1006サイズ1mA測定LED：SML-P11シリーズ
採用例

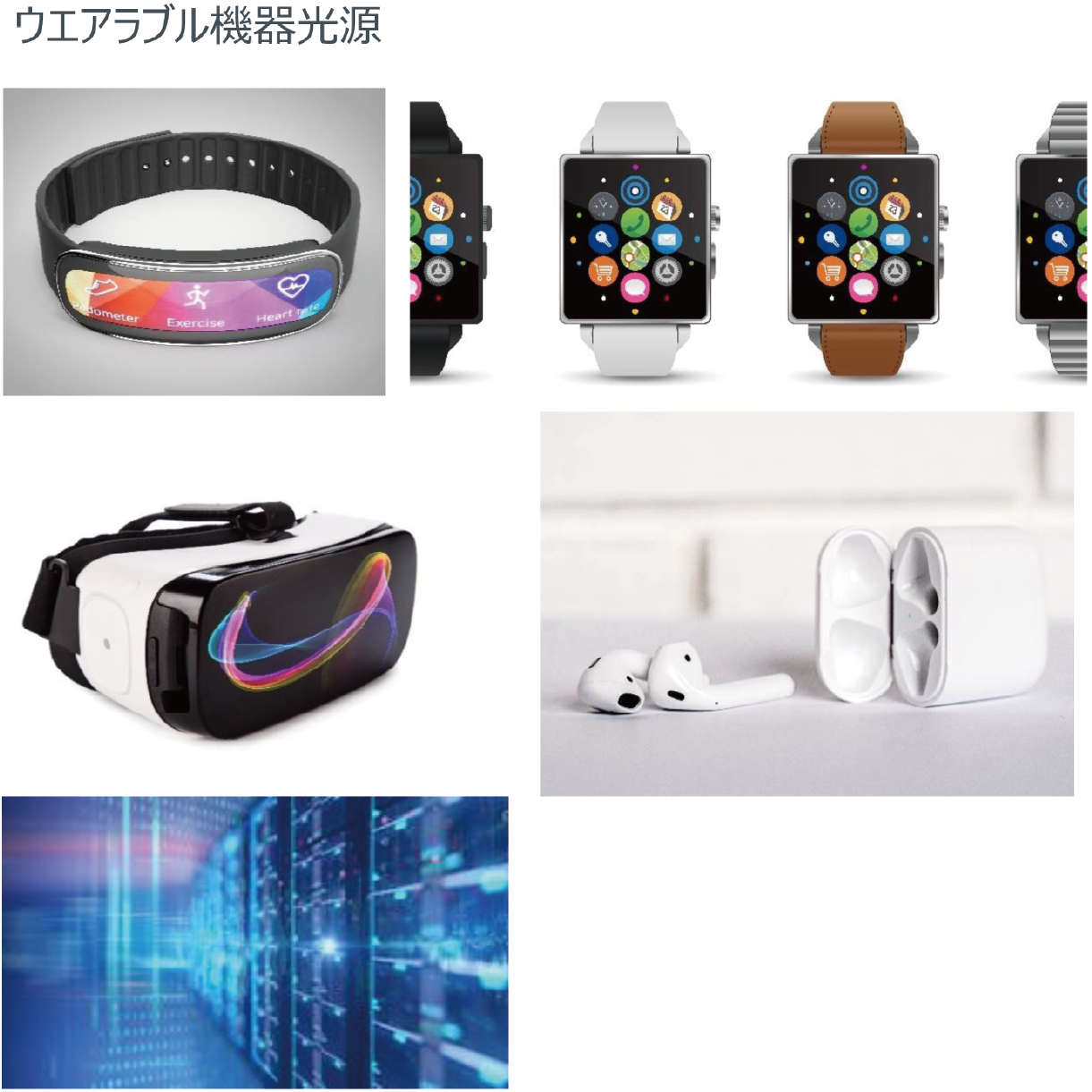

最適なアプリケーション
CSL11series
リフレクタタイプ：CSL11シリーズ

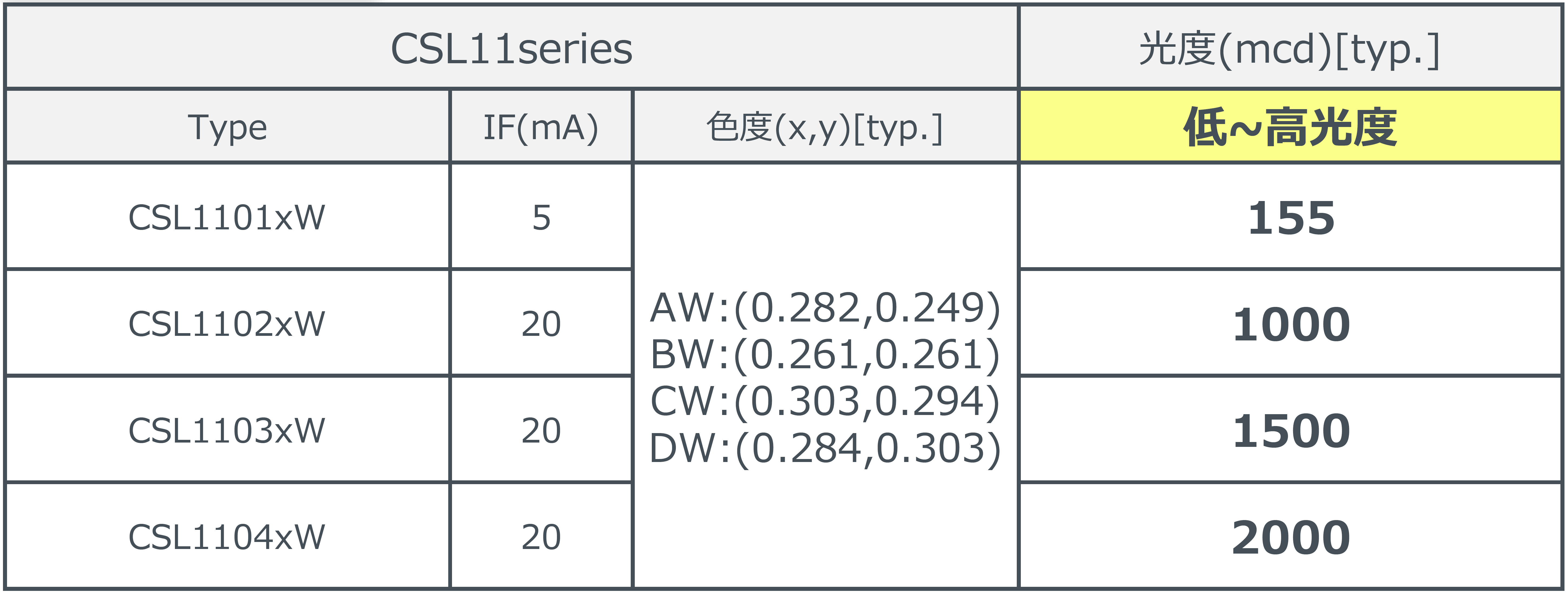

ラインアップ

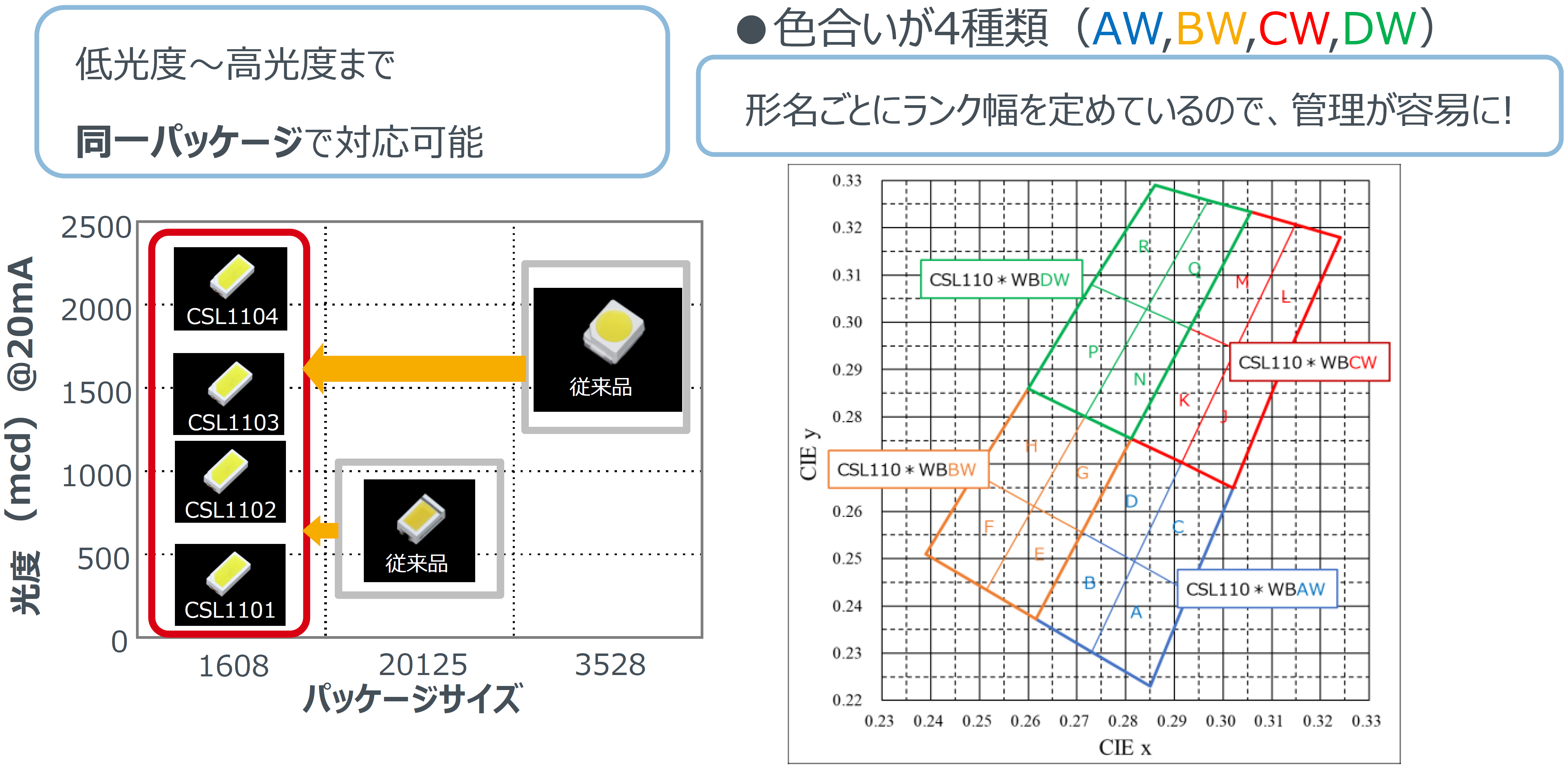

小さくても明るい
色バラツキを改善

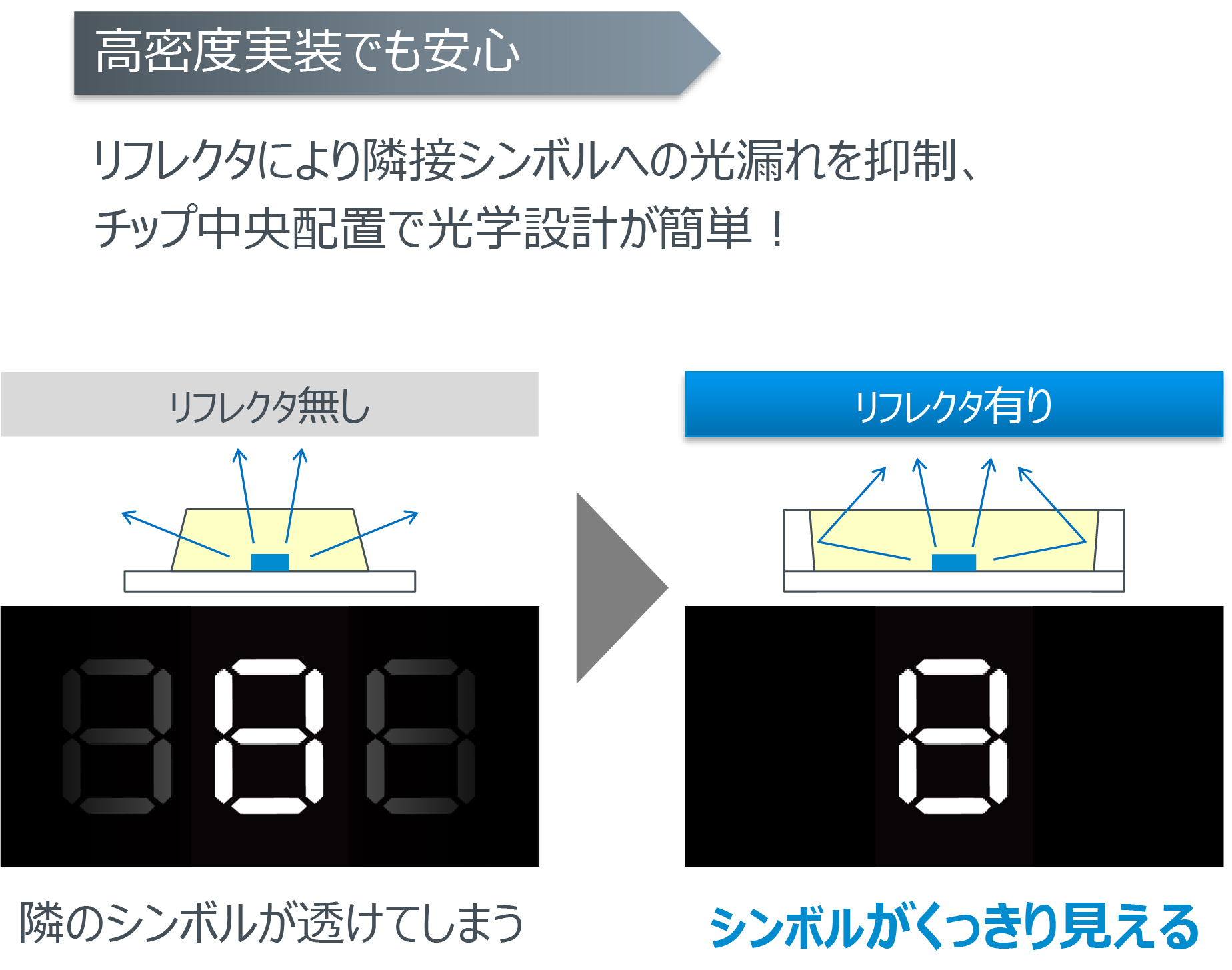

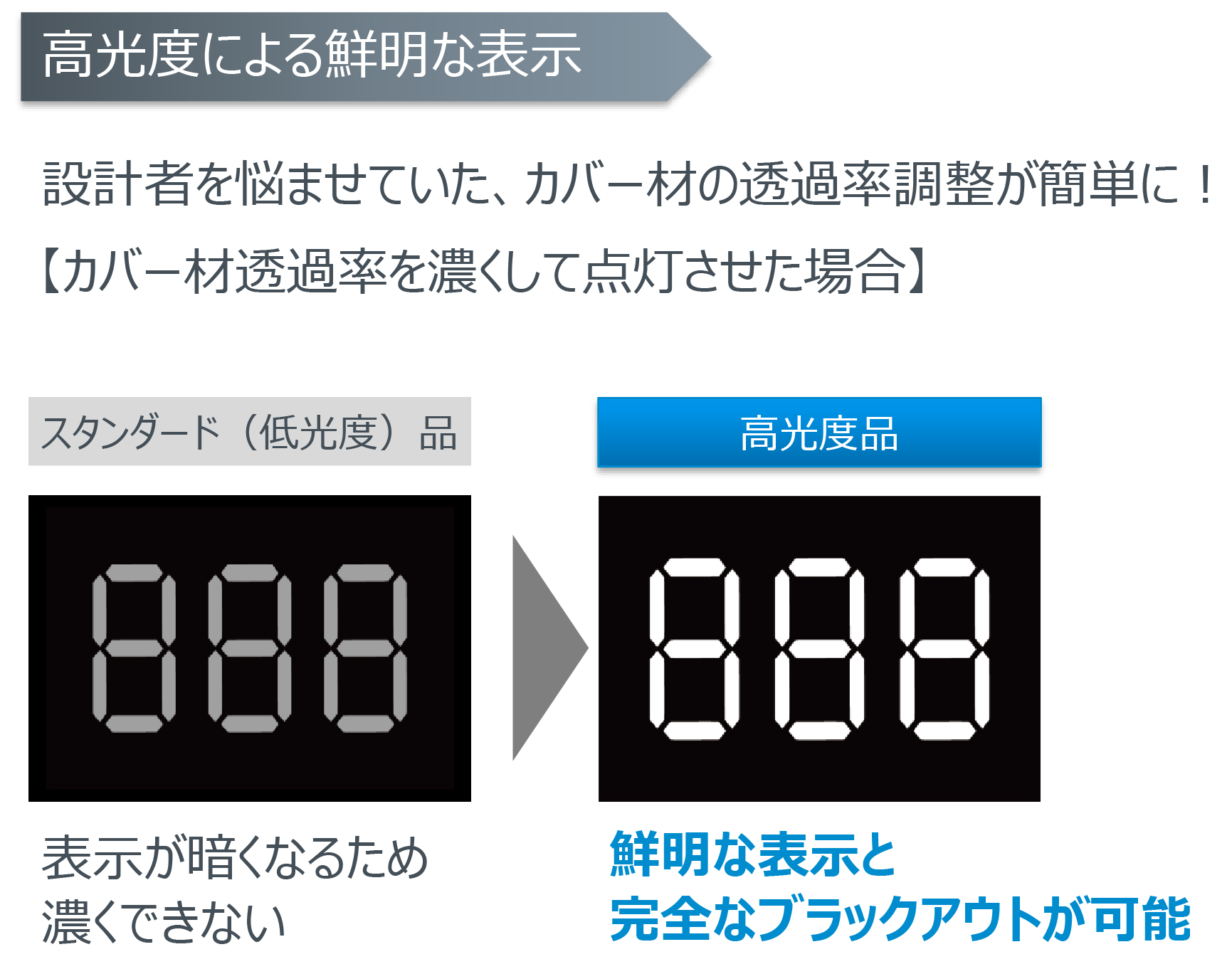

デザイン性、視認性向上
採用例

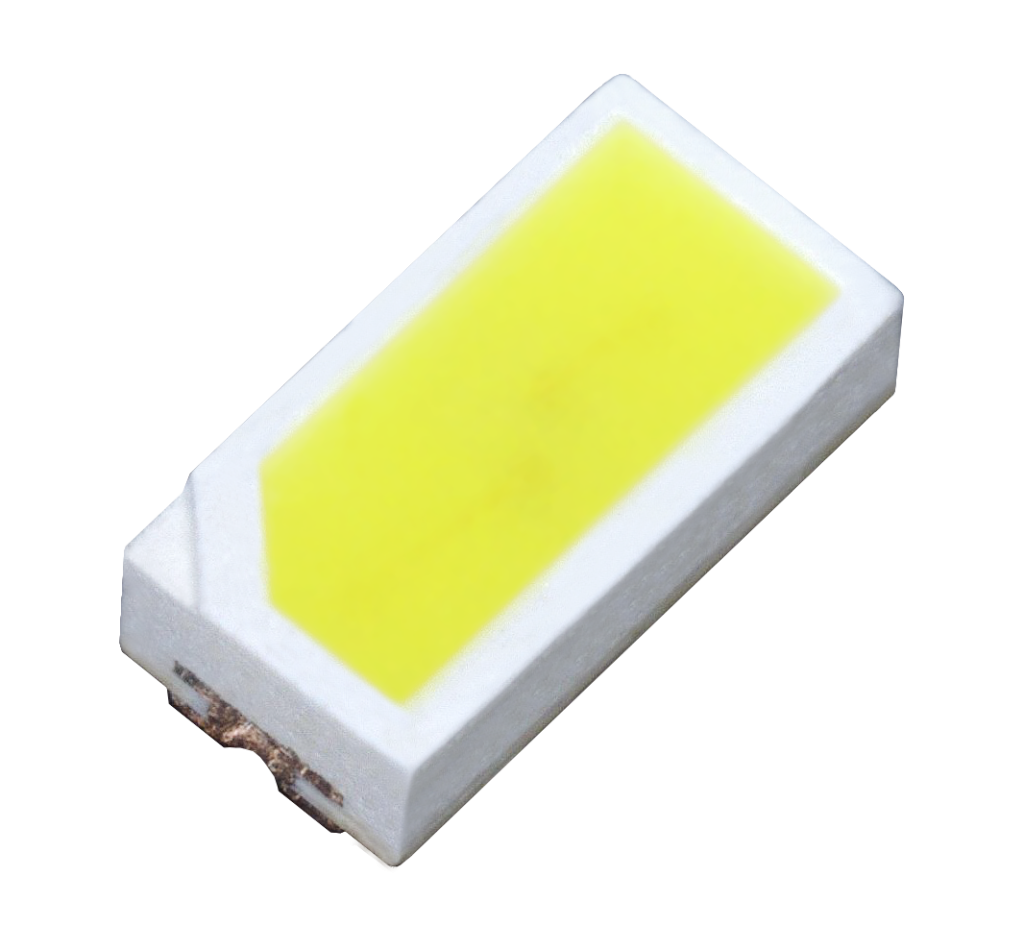

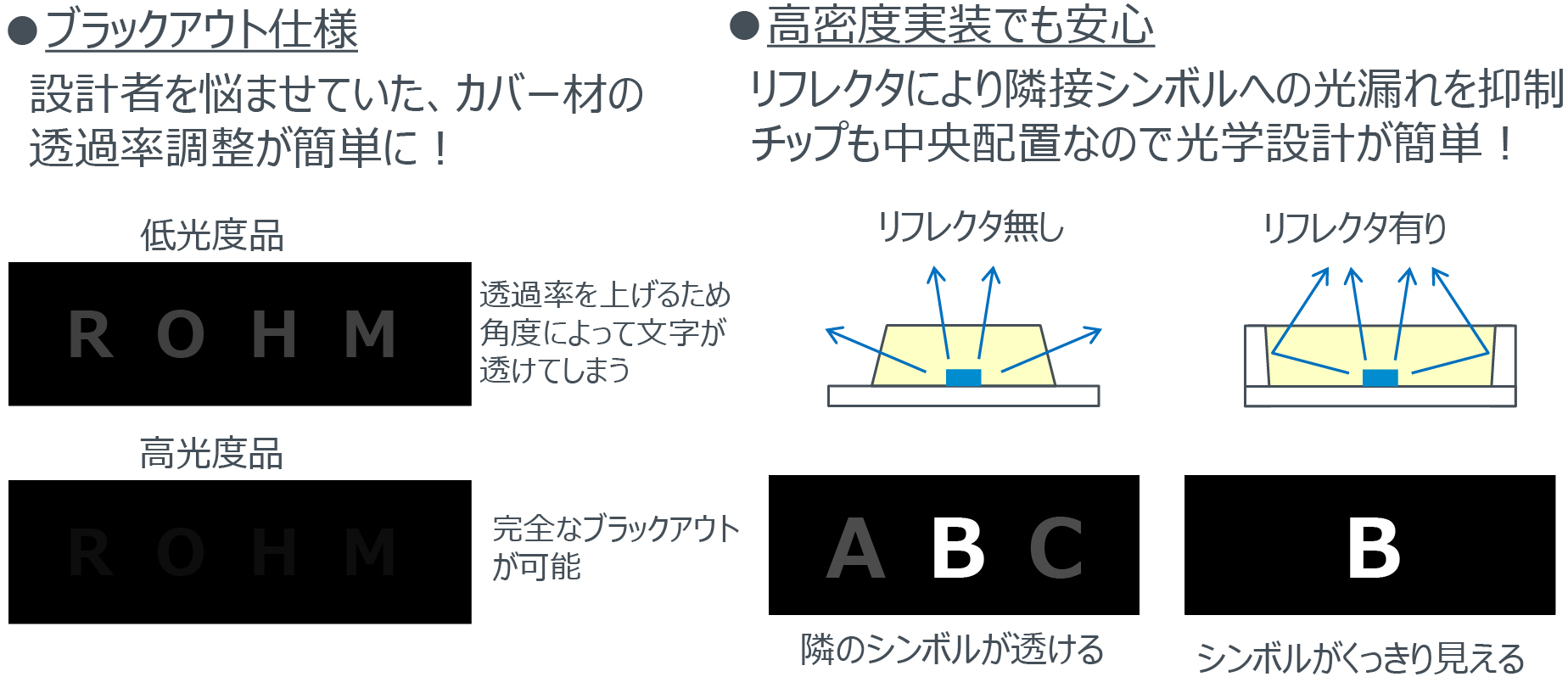

白色高輝度品（CSL11シリーズ）特徴
セットのデザイン性、視認性向上

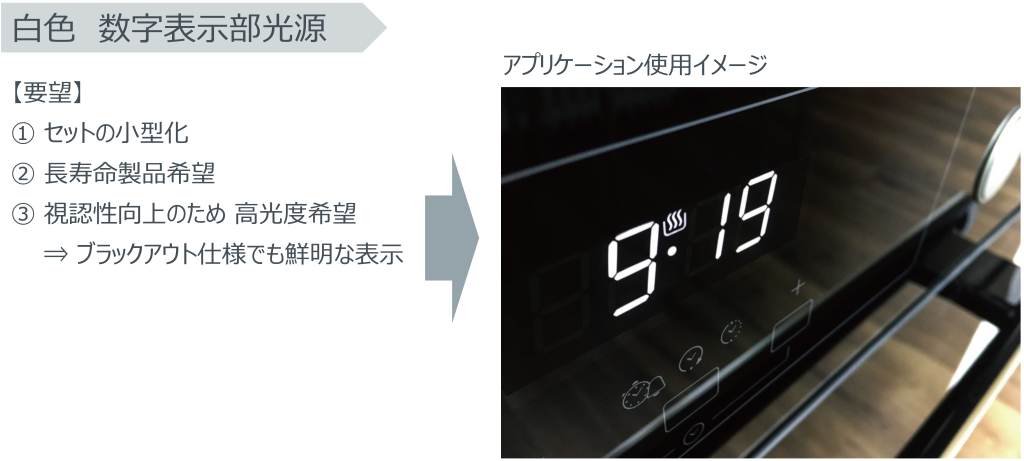

白色高輝度品（CSL11シリーズ) 採用例
最適なアプリケーション
SMLVN6RGBFU1

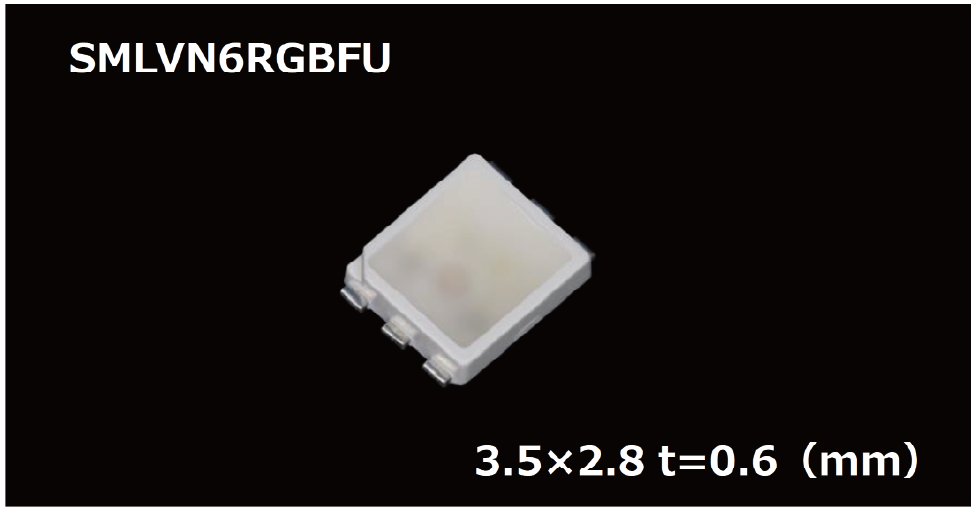

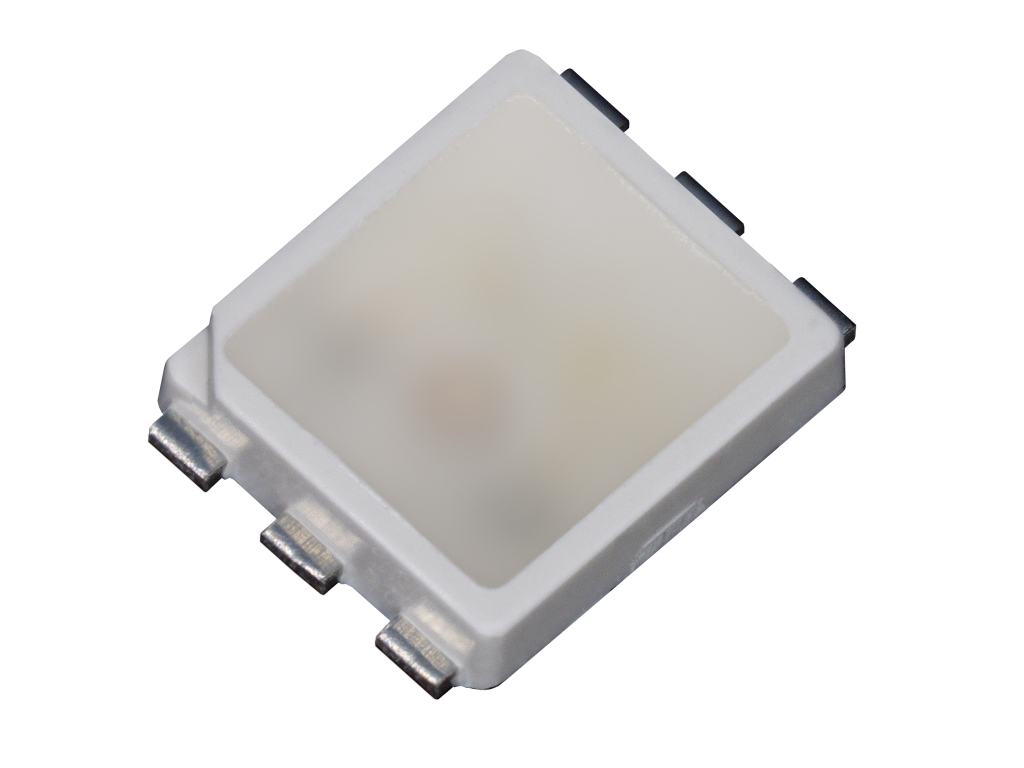

車載インテリア向けRGBチップLED SMLVN6RGBFUの概要
■SMLVN6RGBFU
内作による素子からの作りこみにより、色度ばらつきを大きく低減したRGBチップLEDです。
色を正確に合わせこむことができるため、メーターや車室装飾照明などイメージカラーを大切にする車載インテリア用光源に最適です。
・内作素子により、色度ばらつきを大きく低減したRGB3色LEDを実現
- ① 内作により発光特性レンジを絞った素子を採用
- ② RGB各素子ランクの組み合わせを規定してパッケージ化

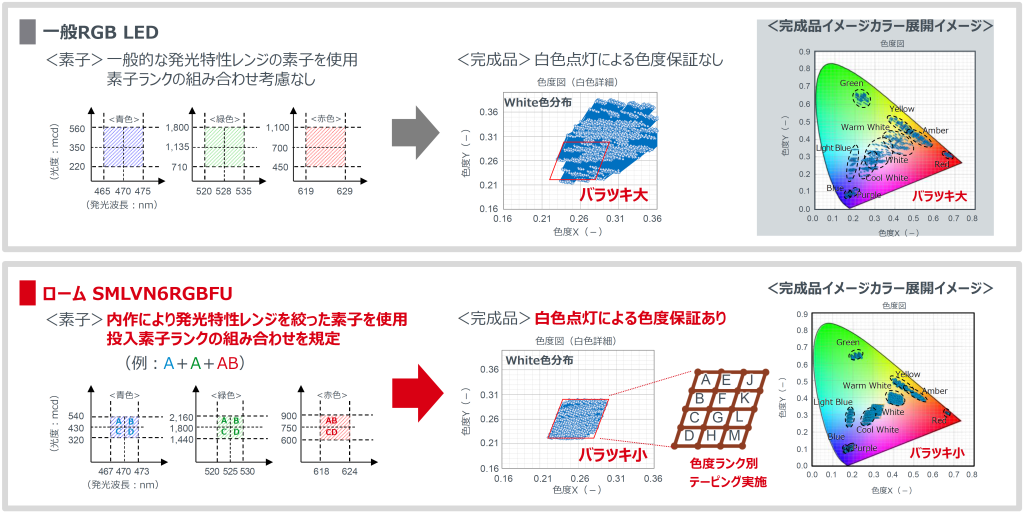

- ③ 白色点灯による色度保証を実施（ランク別に分類、テーピング）
・＜特別サポート＞イメージカラーへのさらなる正確な合わせ込み調整が可能
- ④ シミュレーションによるイメージカラーへの正確な合わせこみ調整条件をサポート
色度ばらつきを極限まで低減した3色LED登場 SMLVN6RGBFU

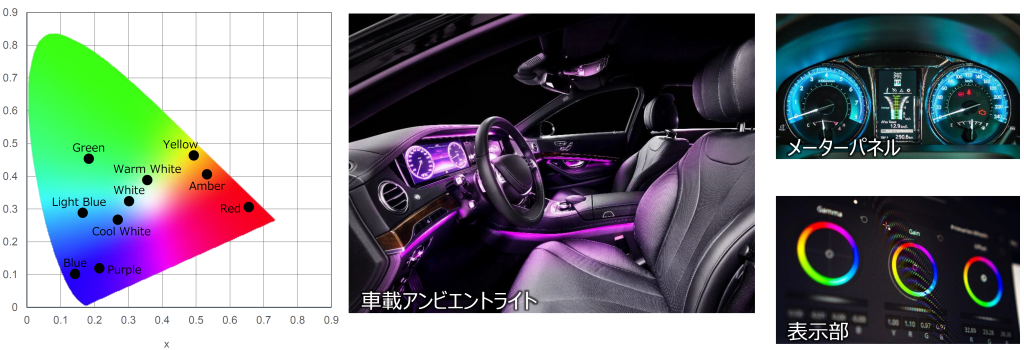

SMLVN6RGBFUアプリケーション例
多様な発光色で、あらゆる色を表現できます
